Zveze

Enote za zveze zagotavljajo delovanje stacionarnega in premičnega komunikacijskega in informacijskega sistema v vseh pogojih delovanja SV tako v domovini kot v tujini. Zelo pomembne so tudi naloge vzdrževanja in nadzora ter upravljanja komunikacijskih in informacijskih sistemov.

Vezisti zagotavljajo pravočasen, varen, točen pretok informacij o nasprotniku, lastnih silah in razmerah na bojišču v vseh pogojih delovanja, s katerim zagotavljajo usklajeno delovanje rodov in služb. Z znanjem in opremo lahko prenašajo podatke in informacije tudi v pogojih elektronskega bojevanja. Informatiki zagotavljajo informacijsko podporo in digitalizacijo bojišča ter skrbijo za varno delovanje informacijskih sistemov.

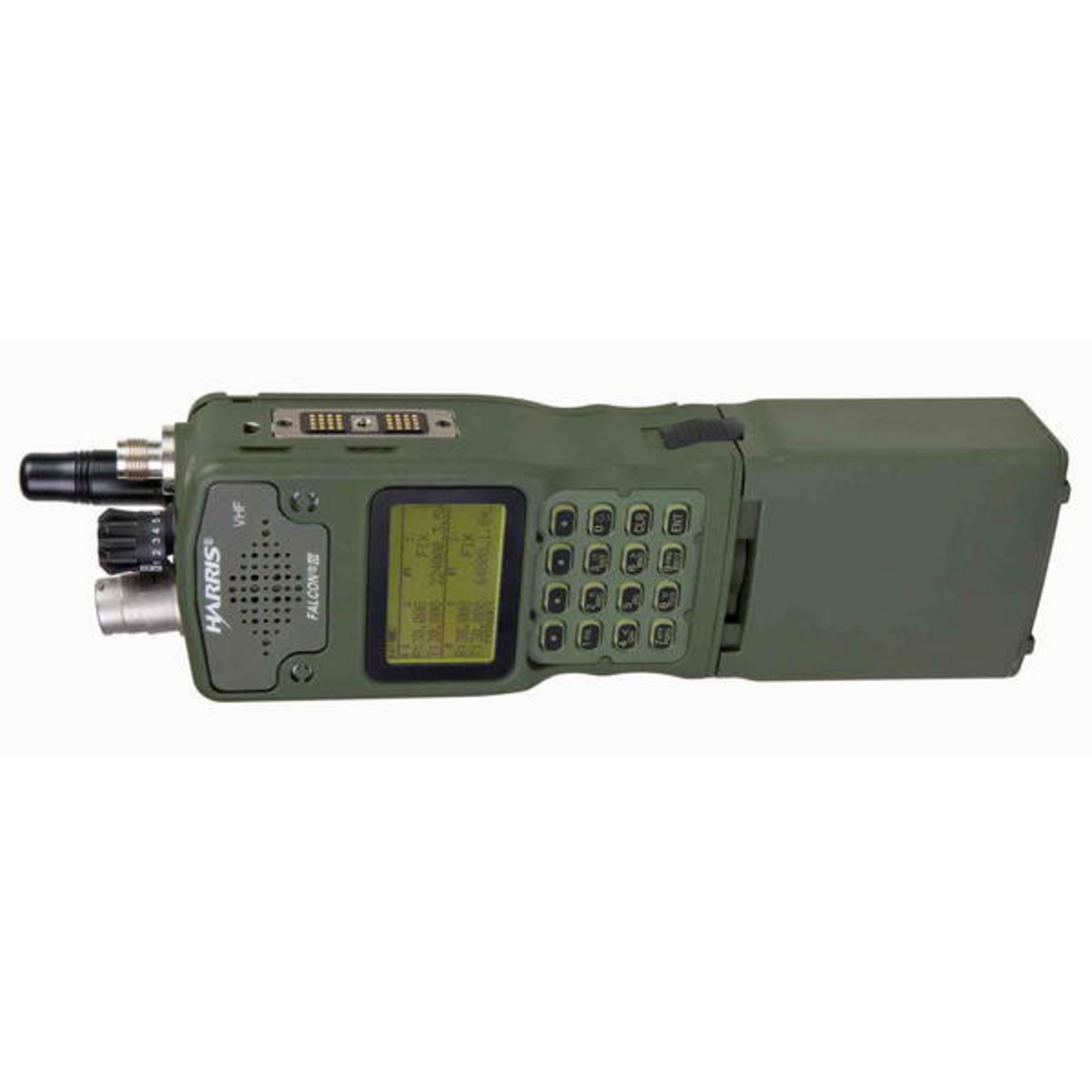

Ročna radijska naprava – Harris RF5800V-HH (RRC-05)

Ročne radijske naprave Harris RRC-05 so namenjene poveljevanju in kontroli na nižjih taktičnih ravneh: skupina – oddelek – vod – četa.

Ročna radijska naprava RRC-05 omogoča zanesljivo radijsko zvezo na krajših razdaljah v vseh pogojih delovanja. Omogoča prenos govora in podatkov ter zaščito le-teh pred prisluškovanjem in motenjem.

Harris, ZDA

Osnovni podatki
Frekvenčni obseg:30 – 108 MHz
Korak med kanali:10Hz do 25kHz
Prednastavljeni kanali:25
Modulacija:FM, WBWSK, CVSD
Oddajna moč:0,25W, 2W, 5W
Domet:do 5 km
Vrste zaščite signala:Citadel
Avtonomija delovanja:/
Dimenzije:231 x 74 x 41 mm
Masa:1.000 g

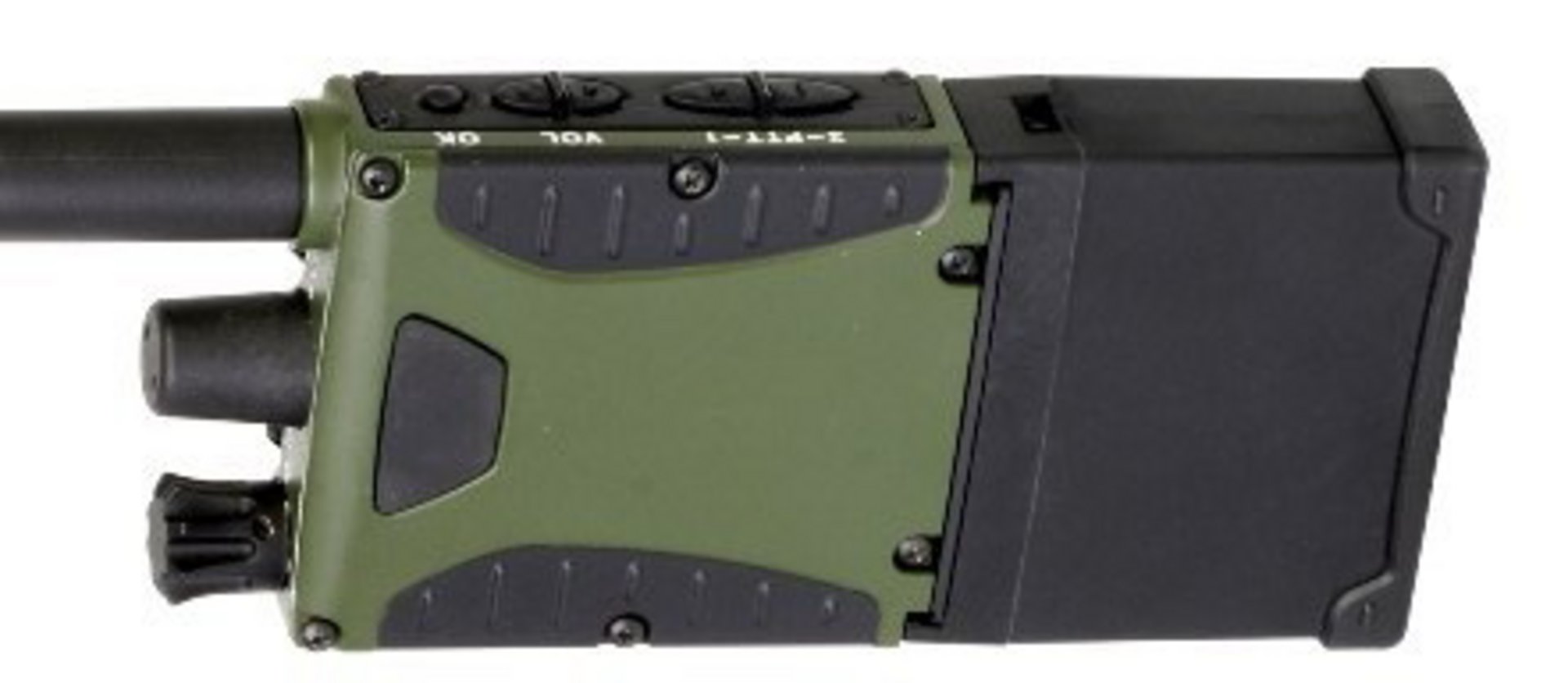

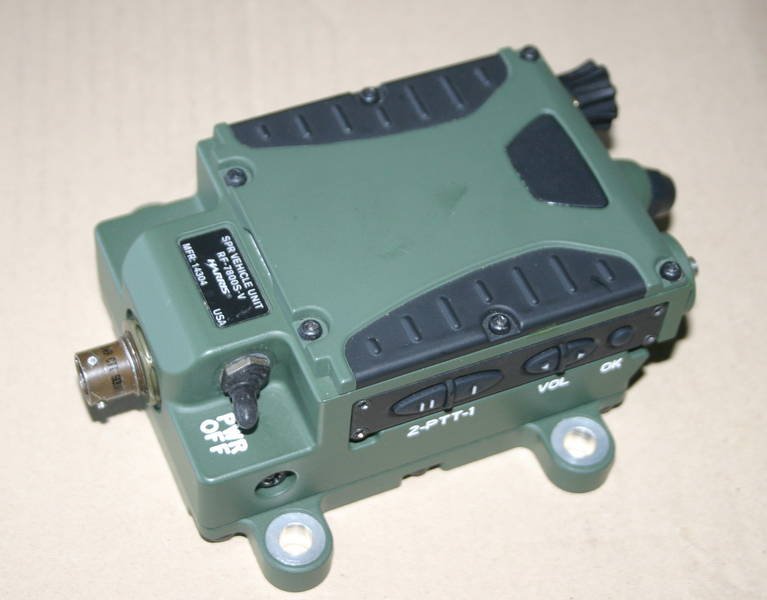

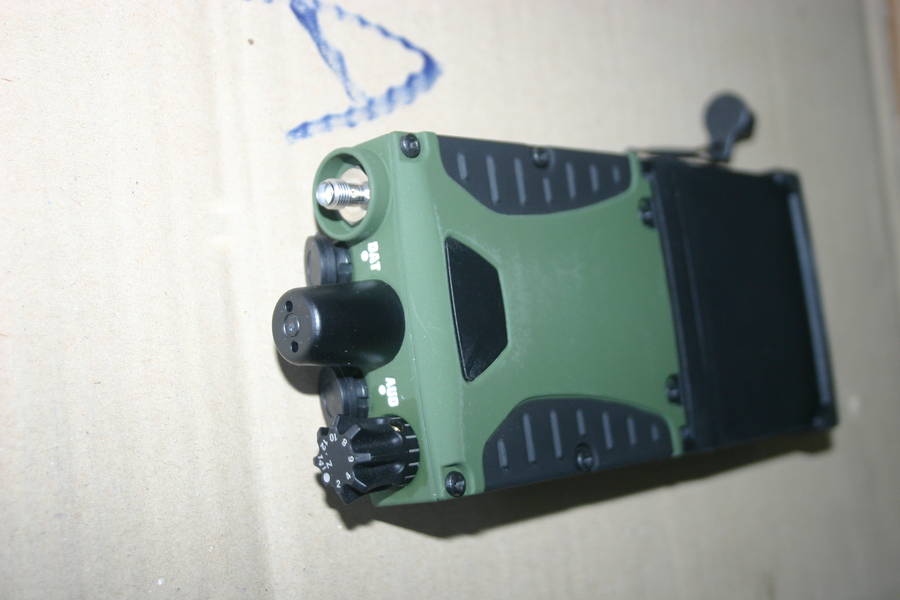

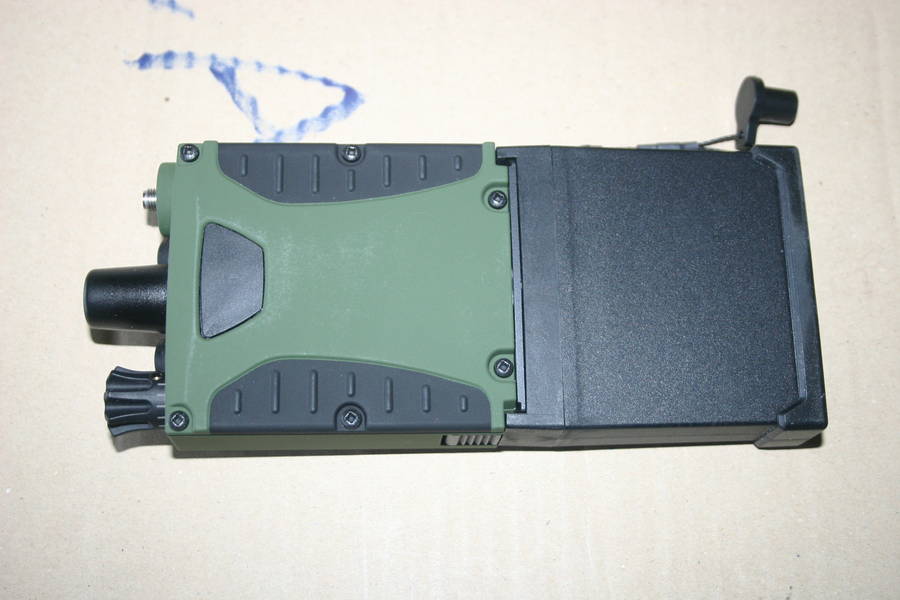

Ročna radijska naprava – Harris RF-7800S

Ročna radijska naprava RF-7800S omogoča zanesljivo radijsko zvezo na kratkih razdaljah v vseh pogojih delovanja. Omogoča prenos govora in podatkov ter zaščito le-teh pred prisluškovanjem in motenjem.

Radijska naprava deluje na UHF (350-450 MHz)  frekvenčnem območju.

Harris, ZDA

Osnovni podatki
Frekvenčni obseg350 – 450 MHz
Korak med kanali25 kHz
Prednastavljeni kanali14
ModulacijaFSK, GMSK
Oddajna moč0,25W, 1W, 2W
DometDo 3 km
Vrste zaščite signalaCitadel, 256-bit
Avtonomija delovanjaDo 10 h
Dimenzije108 x 78 x 25 mm
Masa300 g

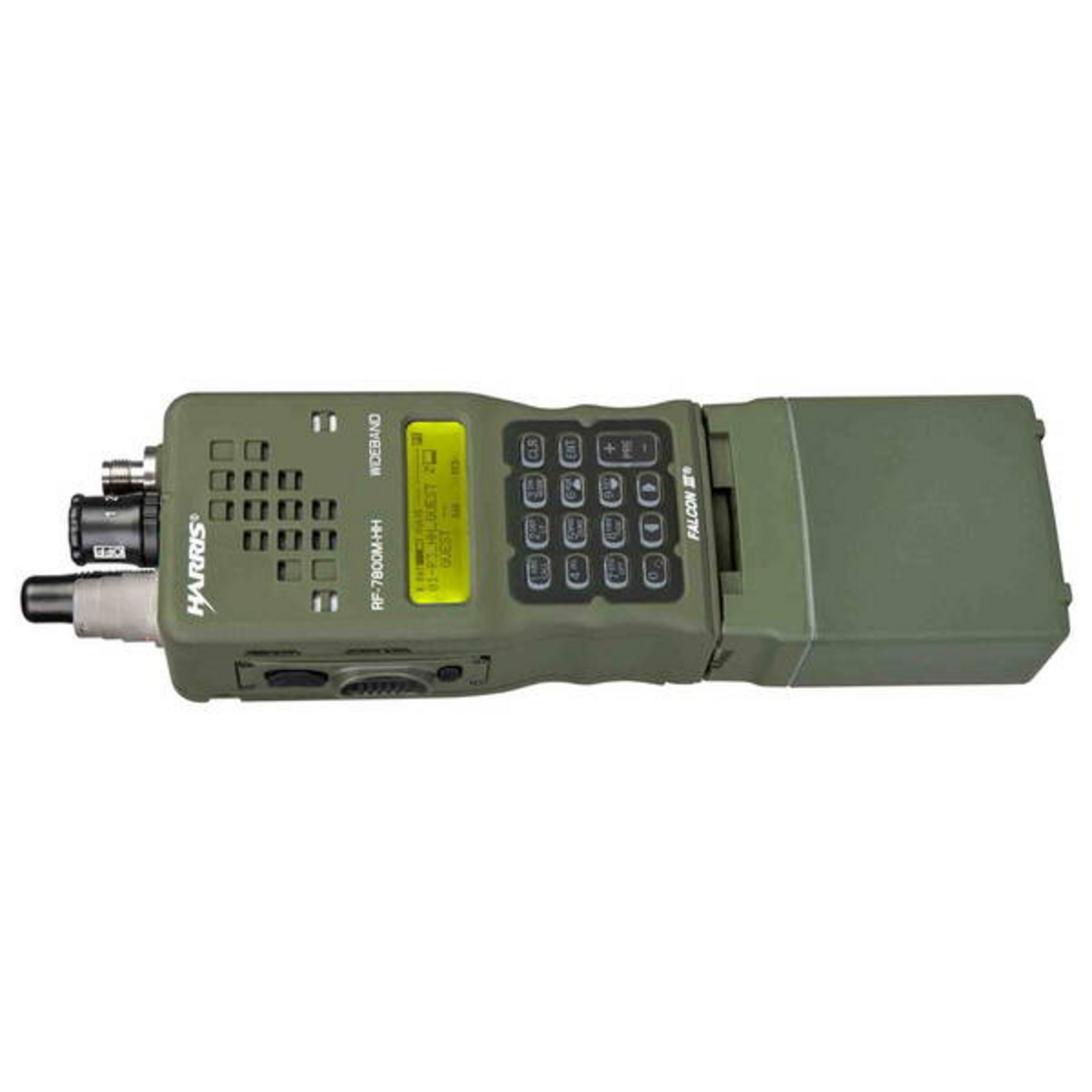

Večnamenska ročna radijska naprava – Harris RF5800M-HH (RRC-06)

Ročne radijske naprave Harris RRC-06 so namenjene za komunikacije zemlja – zrak – zemlja oz. zemlja – morje – zemlja za enote ravni bataljona in više.

Ročna radijska naprava RRC-06 omogoča zanesljivo radijsko zvezo na krajših razdaljah v vseh pogojih delovanja. Omogoča prenos govora in podatkov ter zaščito le-teh pred prisluškovanjem in motenjem.

Harris, ZDA

Osnovni podatki
Frekvenčni obseg30 – 512 MHz
Korak med kanali5 kHz ali 6.25 kHz
Prednastavljeni kanali25
Modulacija: FM, AM, FSK, ASK
Oddajna moč0,25W, 1W, 5W
DometDo 5 km
Vrste zaščite signalaCitadel, 256-bit
Avtonomija delovanja/
Dimenzije231 x 74 x 41 mm
Masa1.000 g

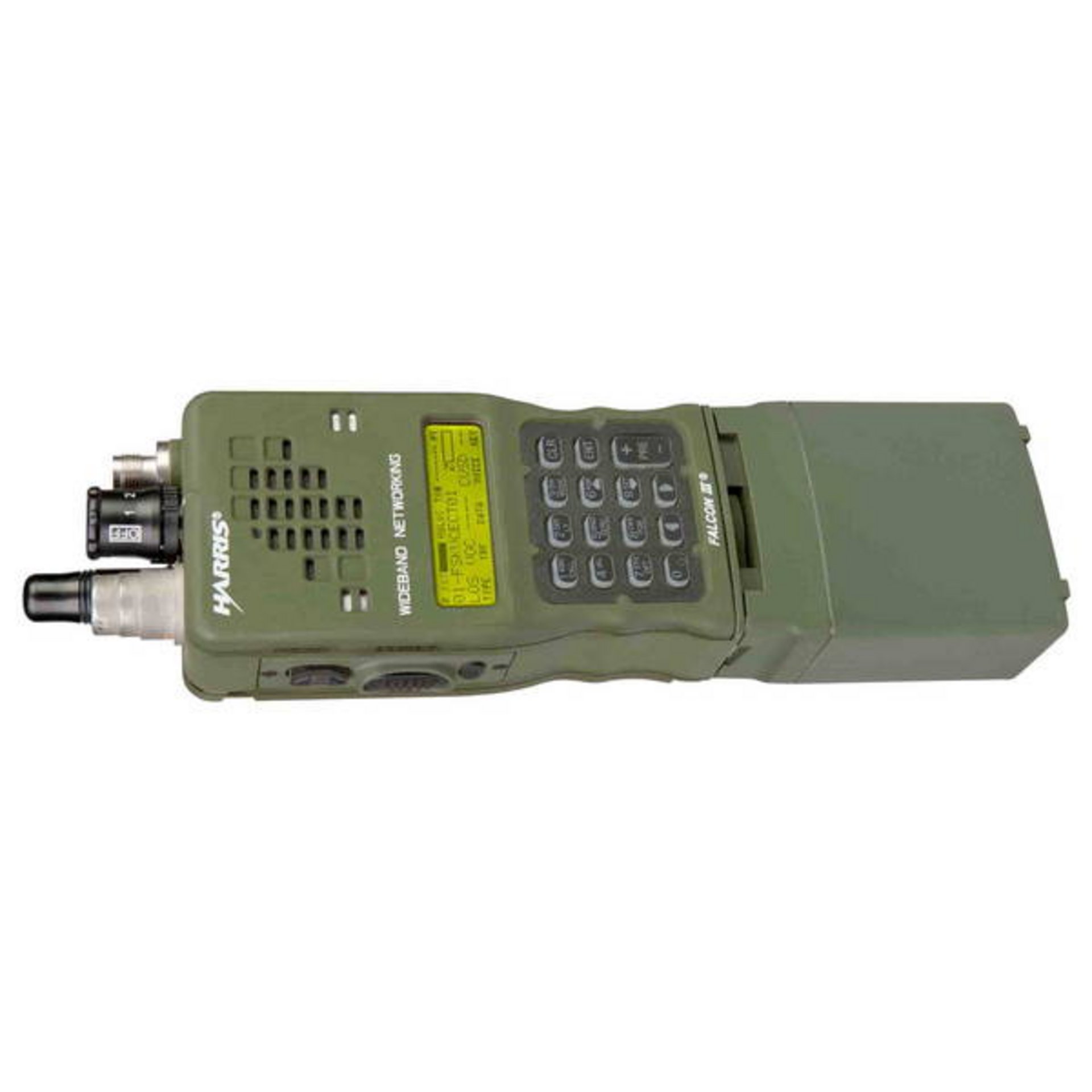

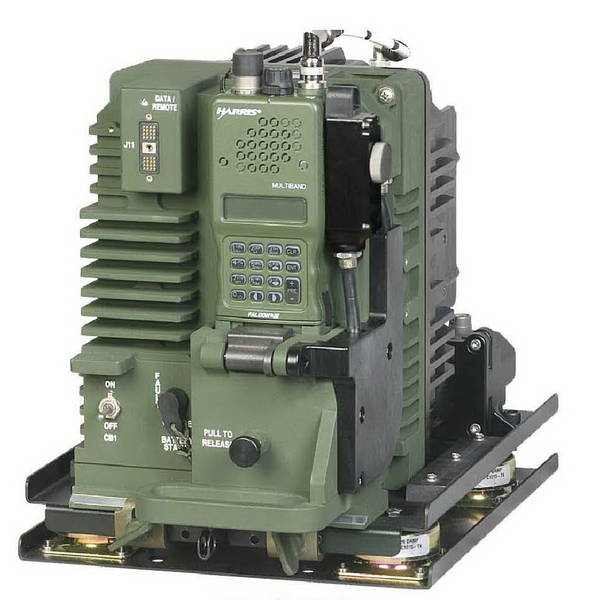

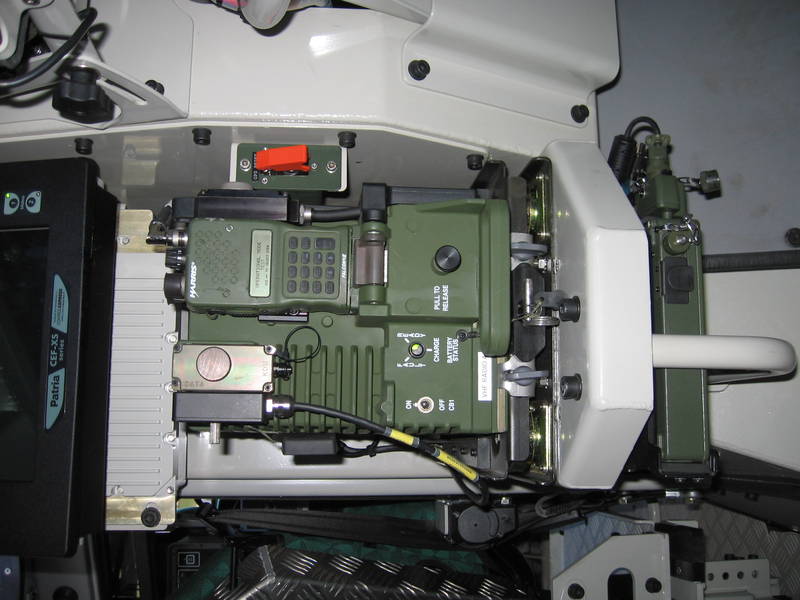

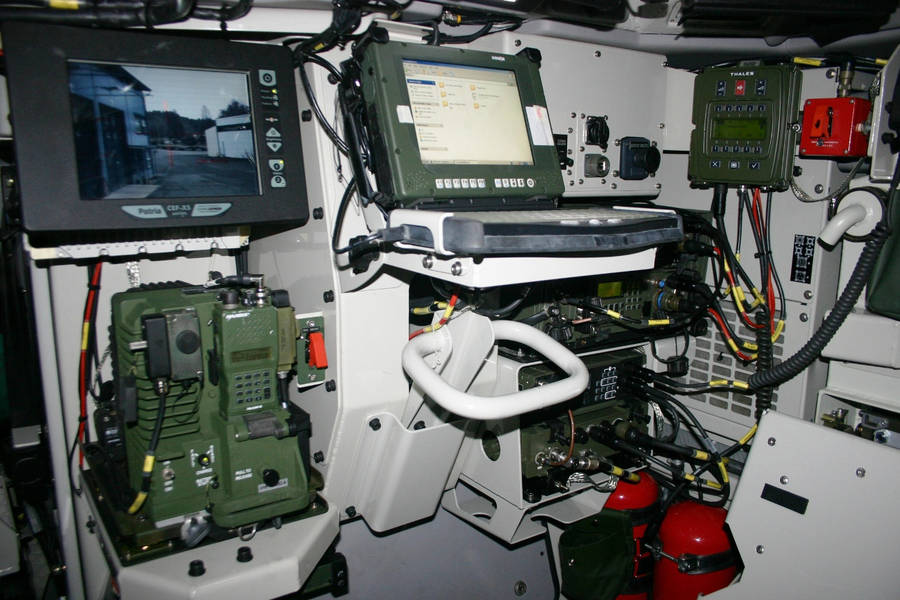

Večnamenska ročna radijska naprava – Harris AN/PRC-152

AN/PRC 152 omogoča zanesljivo radijsko zvezo v vseh pogojih delovanja. Omogoča prenos govora in podatkov ter zaščito le-teh pred prisluškovanjem in motenjem.

Večnamenska radijska naprava deluje na VHF (30-90 in 90–225 MHz) in UHF (225-512 MHz)  frekvenčnem območju.

Harris, ZDA

Osnovni podatki
Frekvenčni obseg30 - 512 MHz
Korak med kanali10 kHz
Prednastavljeni kanali99
ModulacijaAM, FM, PSK, CPM, FSK
Oddajna moč0,25W - 5W
DometDo 5 km
Vrste zaščite signalaKY-57
Avtonomija delovanja
Dimenzije231 x 74 x 41 mm
Masa1.080 g

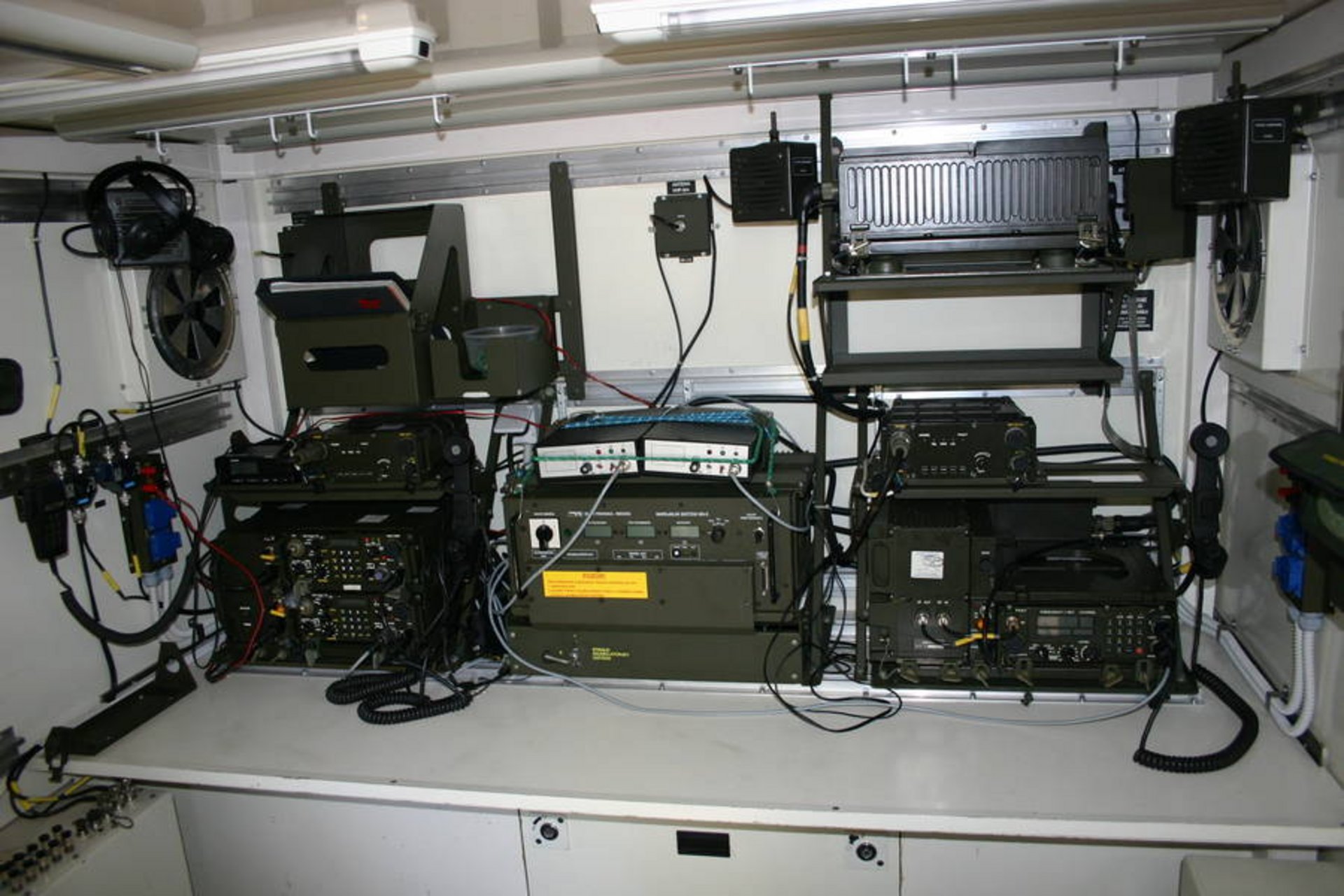

Radijska naprava – Tadiran CNR-2000 (PRC-40 / TRC-40)

Radijska naprava RC-40 je namenjena za vzdrževanje kratkovalovnih radijskih zvez na daljših razdaljah. Uporablja se kot prenosna ali prevozna naprava.

Radijska naprava deluje na HF (1,5-30 MHz) frekvenčnem območju. PRC-40 je prenosna verzija, TRC je prevozna oziroma stacionarna verzija z izhodno močjo 100W.

Tadiran, Izrael

Osnovni podatki
Frekvenčni obseg1,5 - 30 MHz
Korak med kanali100 Hz
Prednastavljeni kanali
ModulacijaSSB, AM, CW
Oddajna moč5W – 20W / 100W
Domet600 / 1500 km
Vrste zaščite signalaPT, CS, FH
Avtonomija delovanja
Dimenzije
Masa11,0 kg / 38,0 kg

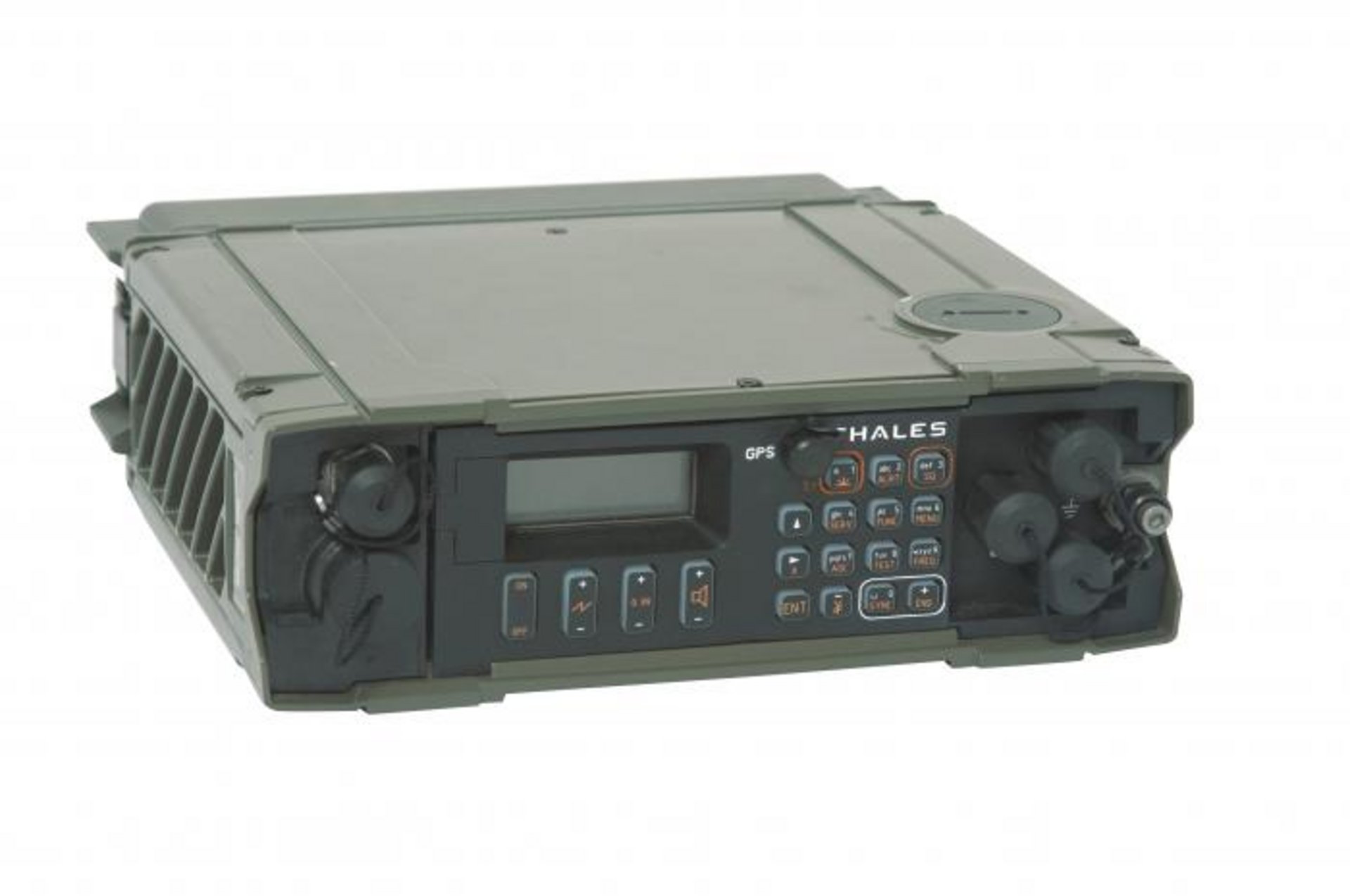

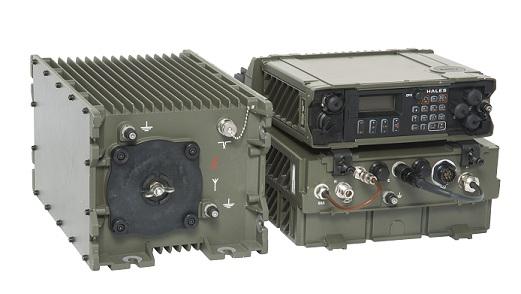

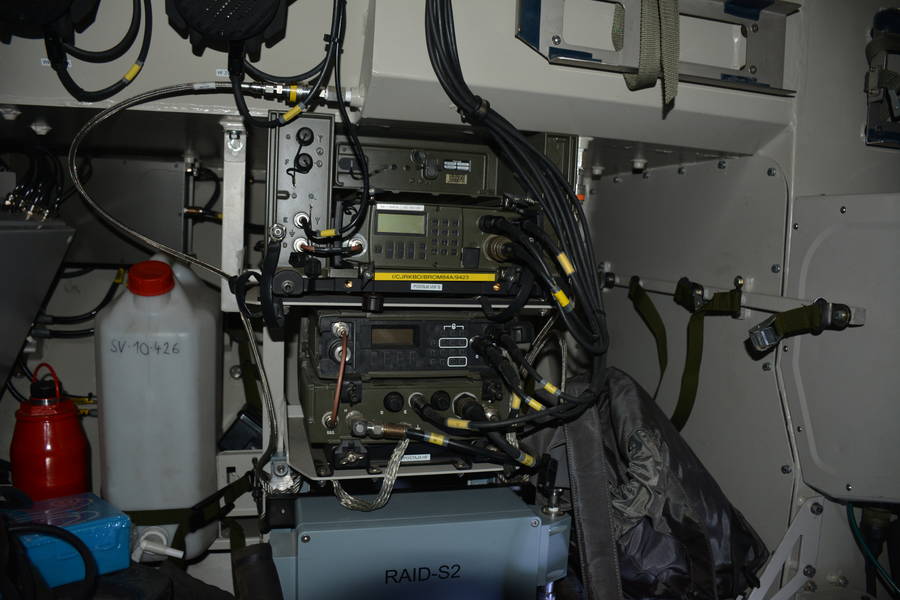

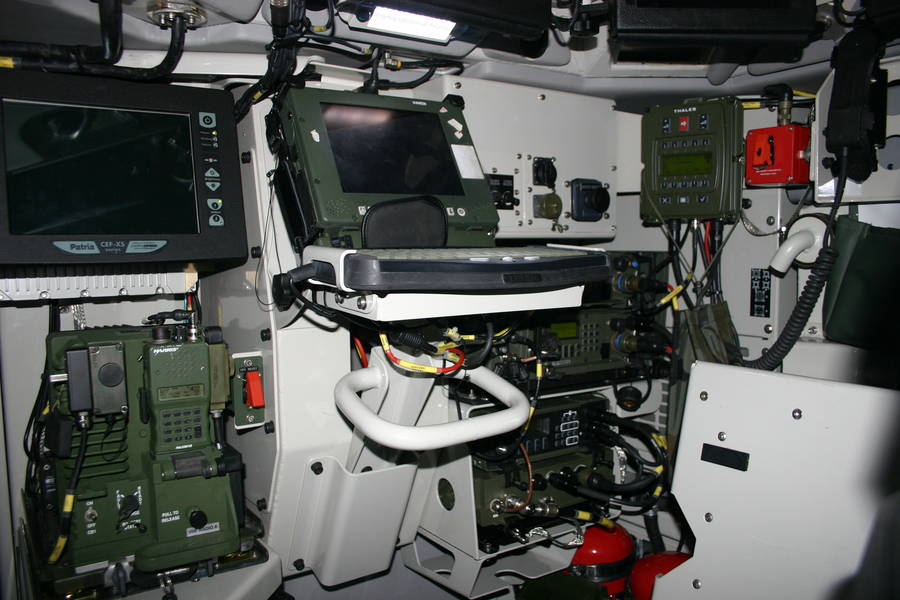

Radijska naprava – Thales TRC-3700

Thales TRC-9210 je programsko definirana radijska (SDR)  naprava. Namenjena je za povezavo med vozili od ravni čete do bataljona. Omogoča prenos govora in podatkov na daljših razdaljah.

Radijska naprava deluje na HF (1,5-30 MHz) frekvenčnem območju.

Thales, Francija

Osnovni podatki
Frekvenčni obseg1,5 – 30 MHz
Korak med kanali25 kHz
Prednastavljeni kanali100
ModulacijaSSB, AM
Oddajna moč1W – 20W / 125W
Domet600 / 1.500 km
Vrste zaščite signalaFF – DF – Fast ALE – ALE141A – FH
Avtonomija delovanja/
Dimenzije260 x 204 x 84 mm
Masa4,0 kg / 25,0 kg

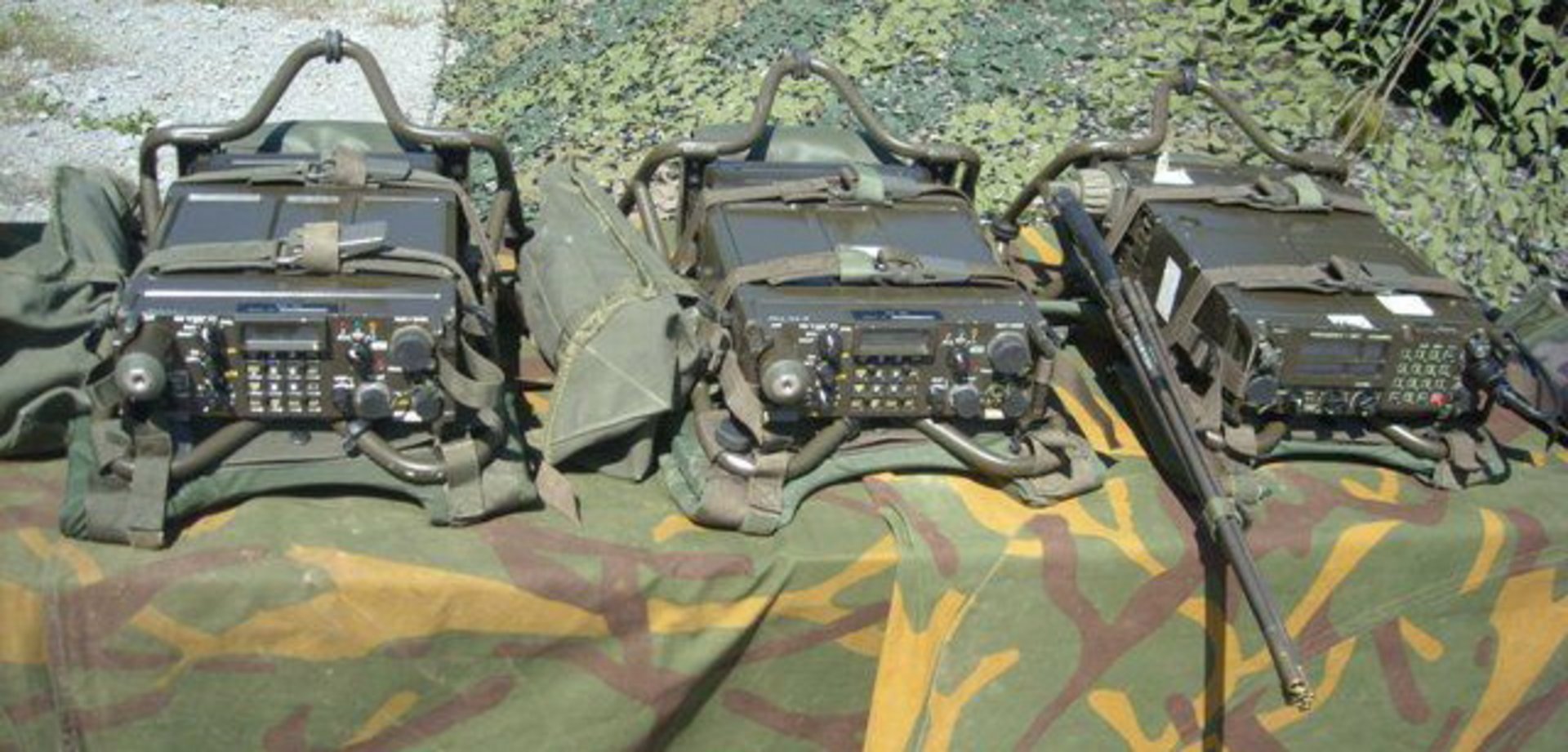

Radijska naprava – Tadiran CNR-900 (PRC-04 / TRC-04)

Radijska naprava RC-04 je namenjena za vzdrževanje VHF radijskih zvez na taktični ravni. Uporablja se kot prenosna (PRC-04), vgrajena v vozila (TRC-04) ali stacionarna verzija.

Radijska naprava deluje na VHF (30-90 MHz) frekvenčnem območju. TRC-04 je mobilna verzija z vgrajenim avtomobilskim vmesnikom, ojačevalcem in eno do dvema napravama RC-04.

Tadiran, Izrael

Osnovni podatki
Frekvenčni obseg30 – 88 MHz
Korak med kanali25 kHz
Prednastavljeni kanali10
ModulacijaFM
Oddajna moč0,25W - 4W / 50W
DometPrenosna do12km,
 Prevozna do 35km
Vrste zaščite signalaPT, CS, FH
Avtonomija delovanjaDo 12 ur
Dimenzije240 x 380 x 86 mm
Masa11,0 kg

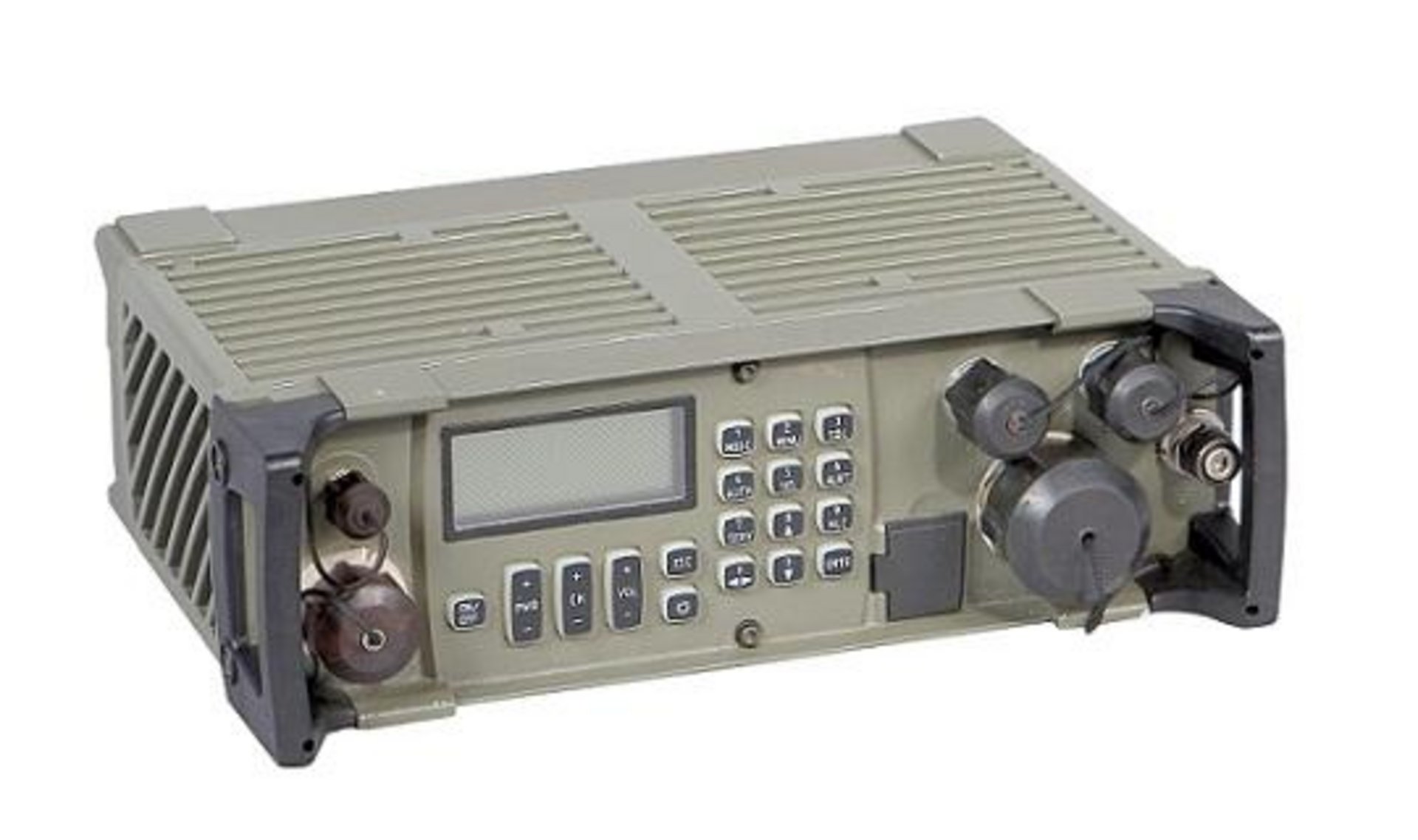

Radijska naprava – Thales TRC-9210 / 9310C

Thales TRC-9210 je programsko definirana radijska (SDR) naprava. Namenjena je za povezavo med vozili od ravni oddelka do bataljona. Omogoča sočasen prenos govora in podatkov.

Radijska naprava deluje na VHF (30-90 MHz) frekvenčnem območju. TRC-9310C je mobilna verzija z vgrajenima avtomobilskim vmesnikom, ojačevalcem in eno do dvema napravama TRC-9210.

Thales, Francija

Osnovni podatki
Frekvenčni obseg30 – 88 MHz
Korak med kanali25 kHz
Prednastavljeni kanali7
ModulacijaFM, SRC4, 4-CPM, 8-CPM
Oddajna moč0,28W – 10W / 50W
DometDo 35km
Vrste zaščite signalaProgramsko nastavljiva
Avtonomija delovanja24 h
Dimenzije264 x 249 x 84 mm
Masa3,4 kg / 22,0 kg

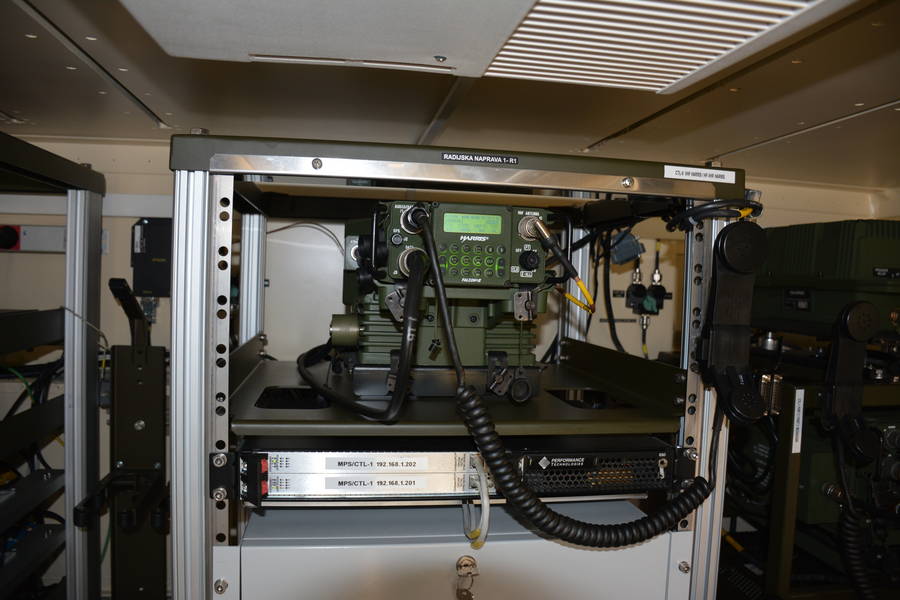

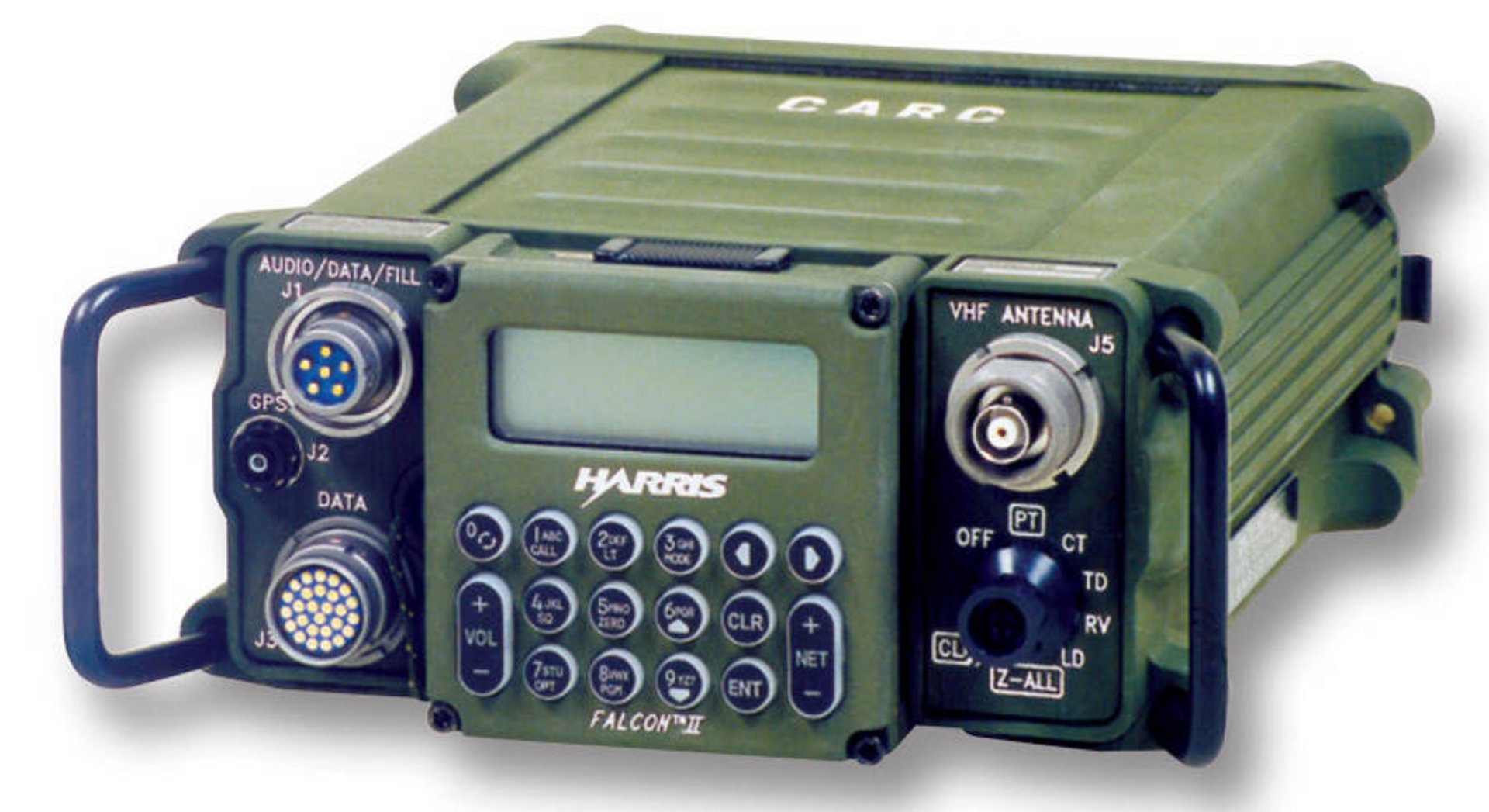

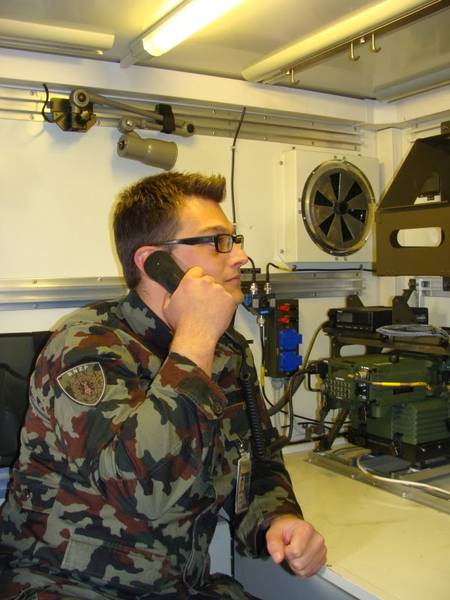

Radijska naprava – Harris RF-5800V-MP

Radijska naprava RF-5800V-MP omogoča zanesljivo radijsko zvezo na večjih razdaljah v vseh pogojih delovanja. Omogoča prenos govora in podatkov ter zaščito le-teh pred prisluškovanjem in motenjem.

Radijska naprava deluje na VHF (30-108 MHz) frekvenčnem območju. V slovenski vojski se uporablja kot mobilna verzija z vgrajenima avtomobilskim vmesnikom in ojačevalcem.

Harris, ZDA

Osnovni podatki
Frekvenčni obseg30 - 108 MHz
Korak med kanali100 Hz
Prednastavljeni kanali25
ModulacijaFM, FSK
Oddajna moč1W - 10W / 50W
DometDo 35km
Vrste zaščite signalaCitadel
Avtonomija delovanja
Dimenzije183 x 343 x 81 mm
Masa5.000 g

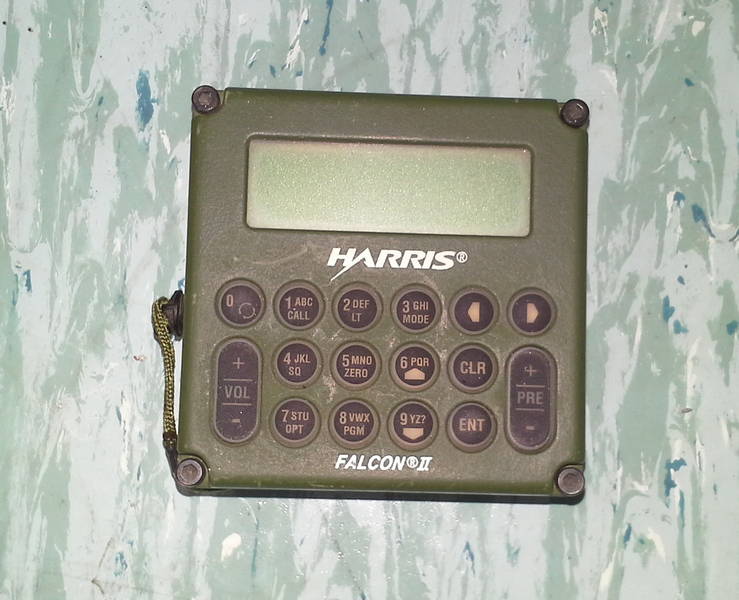

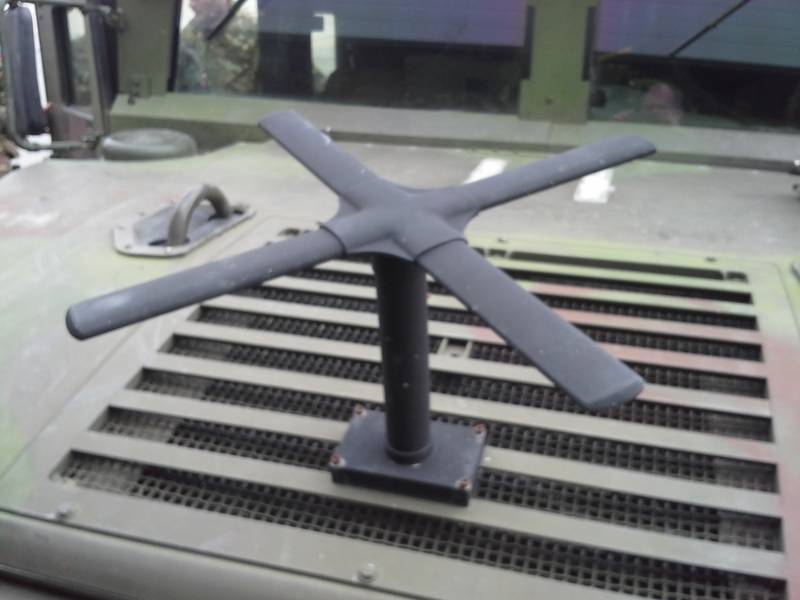

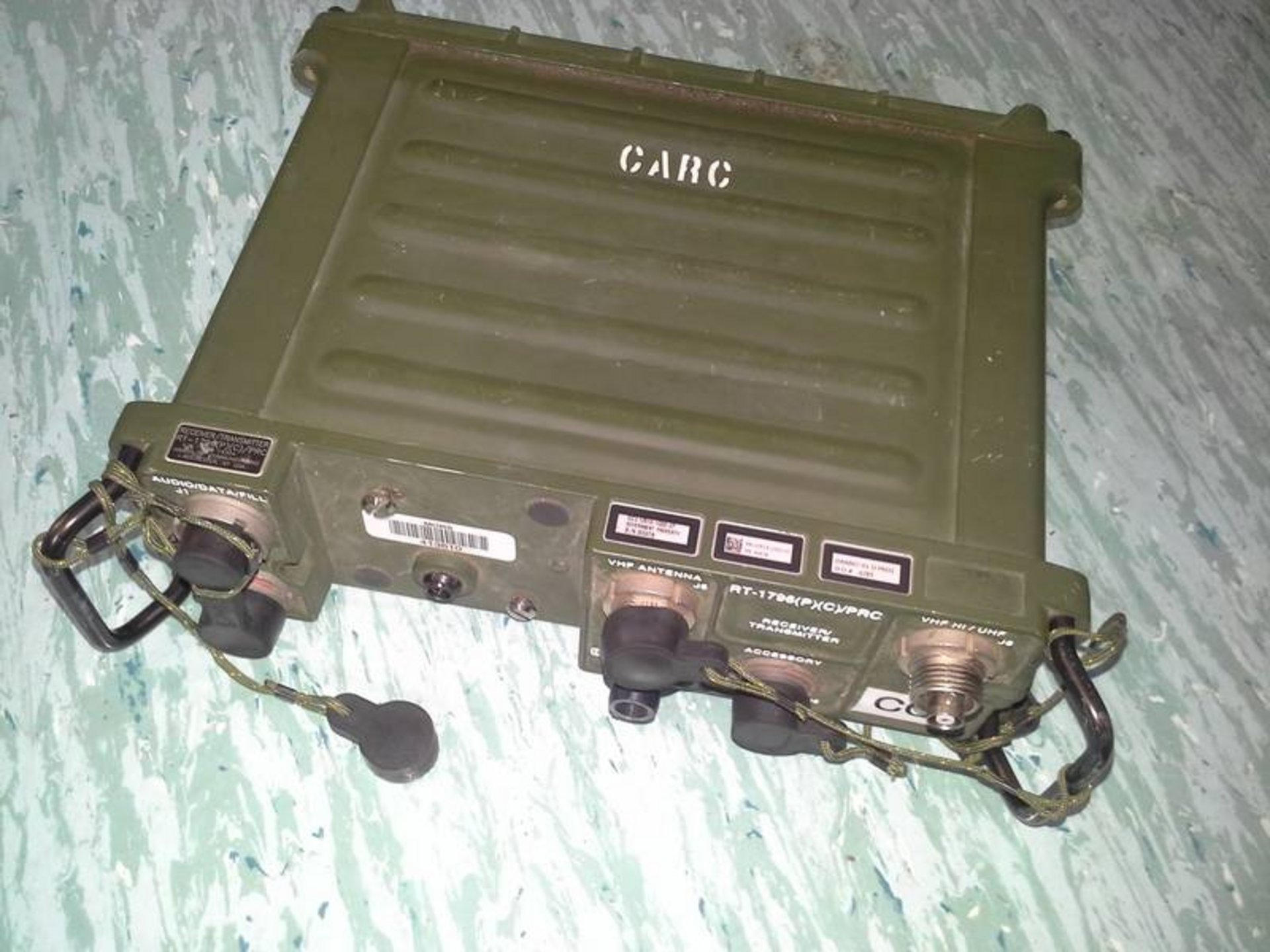

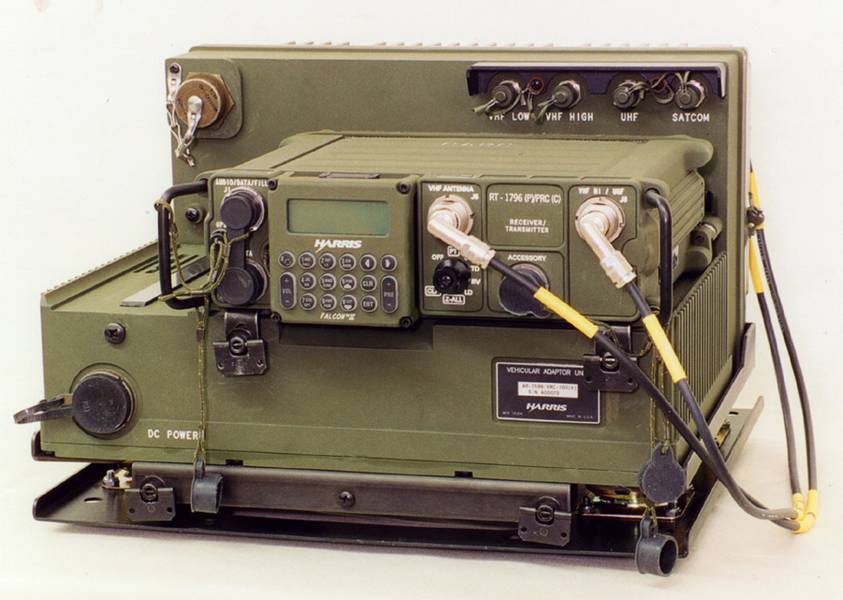

Večnamenska radijska naprava – Harris AN/PRC-117F

Večnamenska širokopasovna VHF in UHF radijska naprava s funkcionalnostjo satelitskega terminala, namenjena taktični uporabi v različnih načinih dela.

Večnamenska radijska naprava, ki deluje na VHF (30-90 in 90–225 MHz) in UHF (225-512 MHz)  frekvenčnem območju.

Harris, ZDA

Osnovni podatki
Frekvenčni obseg30 - 512 MHz
Korak med kanali5 kHz
Prednastavljeni kanali100
ModulacijaAM, FM, FSK, ASK
Oddajna moč1W - 20W
Domet
Vrste zaščite signalaKY-57, KG-84C
Avtonomija delovanja
Dimenzije267 x 343 x 81 mm
Masa7.200 g

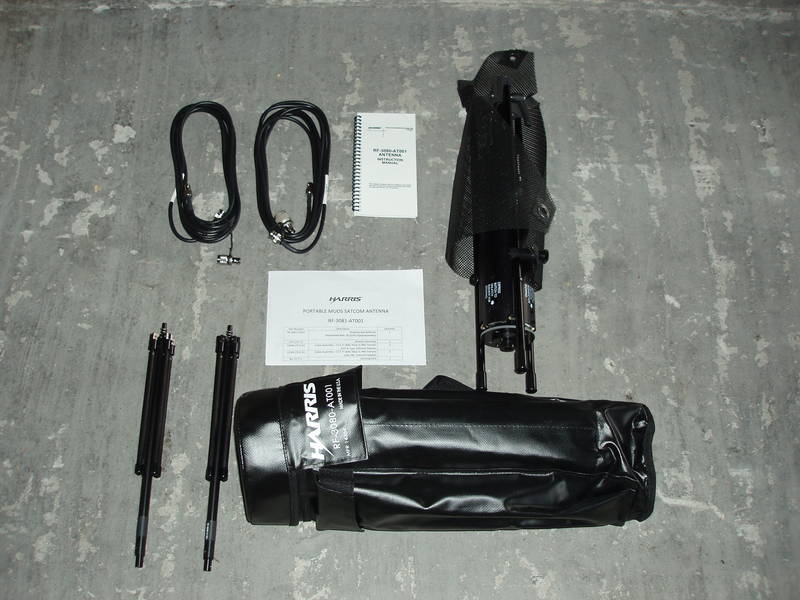

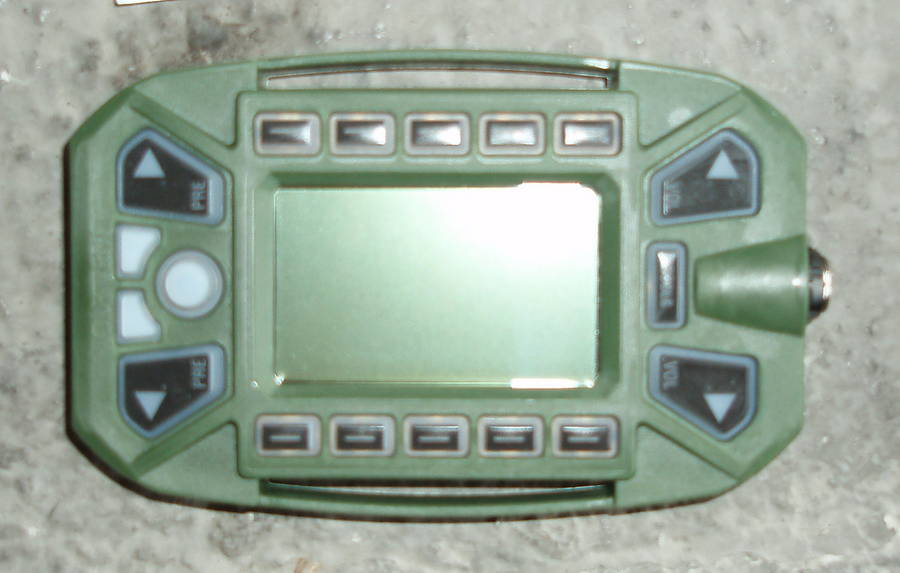

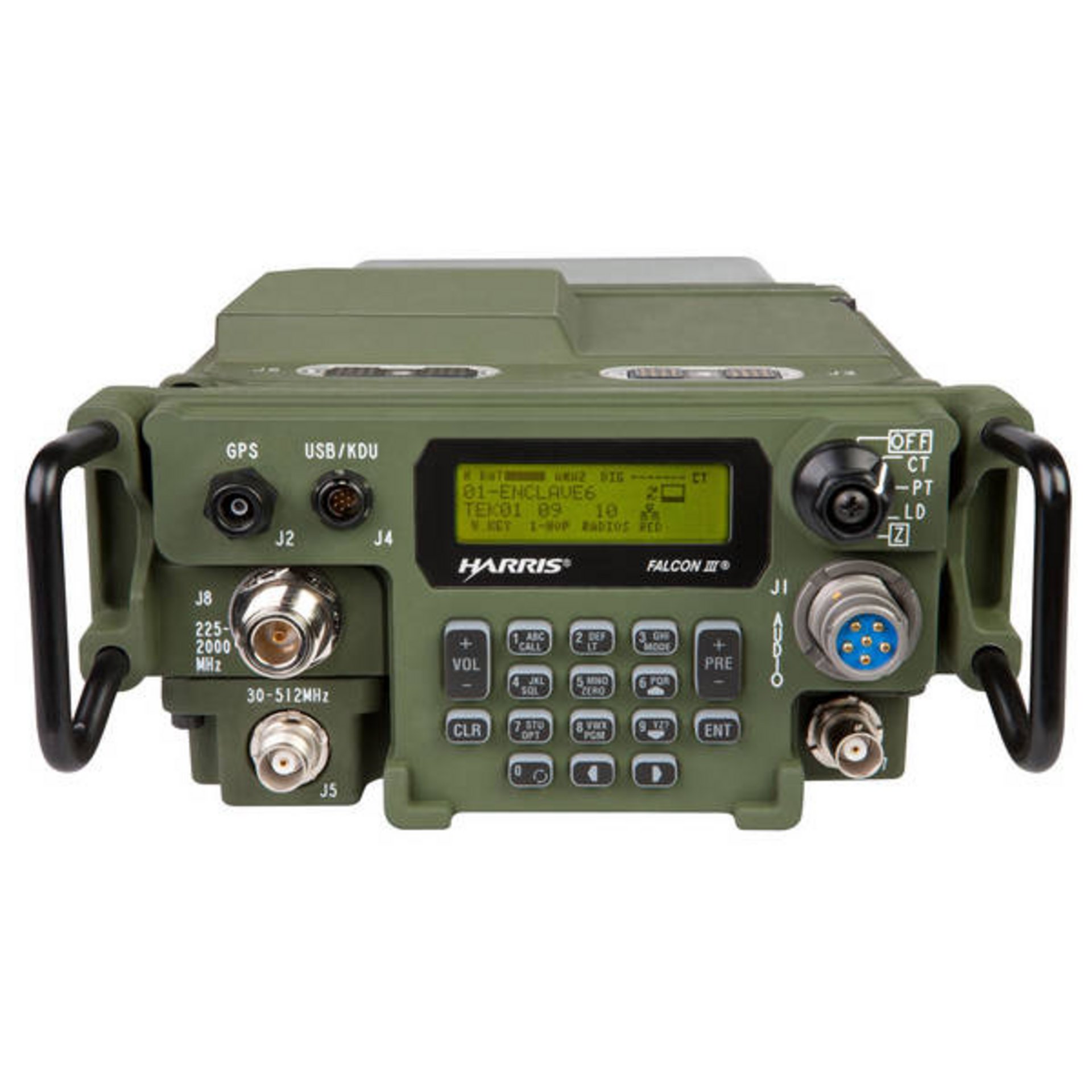

Večnamenska radijska naprava – Harris AN/PRC-117G

Večnamenska širokopasovna VHF in UHF radijska naprava s funkcionalnostjo satelitskega terminala, namenjena taktični uporabi v različnih načinih dela.

Večnamenska radijska naprava deluje na VHF (30-90 in 90–225 MHz), UHF (225-512 MHz), RX (243-270 MHz), TX (292-318 MHz), MUOS (300-380 MHz) in UHF/L (225-2.000 GHz)  frekvenčnem območju.

Harris, ZDA

Osnovni podatki
Frekvenčni obseg30 –2.000 MHz
Korak med kanali5 kHz
Prednastavljeni kanali99
ModulacijaAM, FM, FSK, ASK
Oddajna moč10W - 20W
Domet
Vrste zaščite signalaKY-57, KY-5, KG-84C, AES
Avtonomija delovanja
Dimenzije187 x 343 x 93 mm
Masa5.440 g

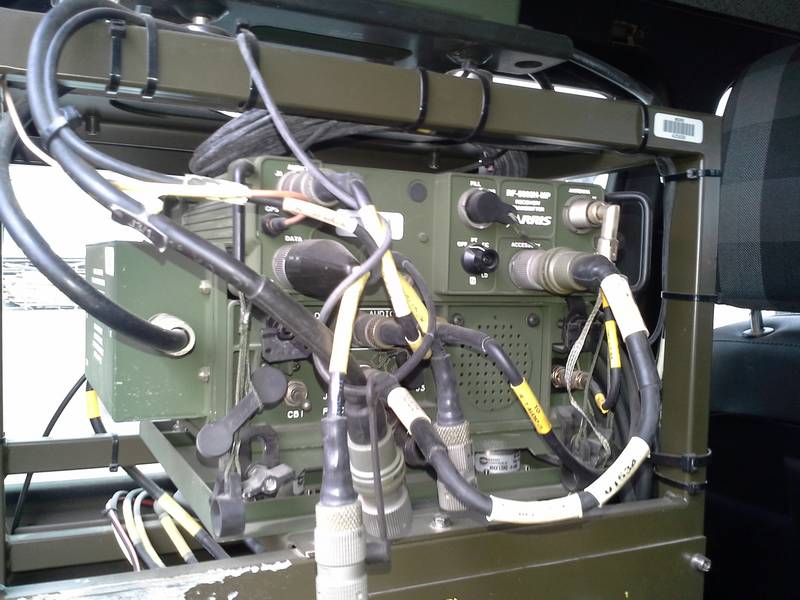

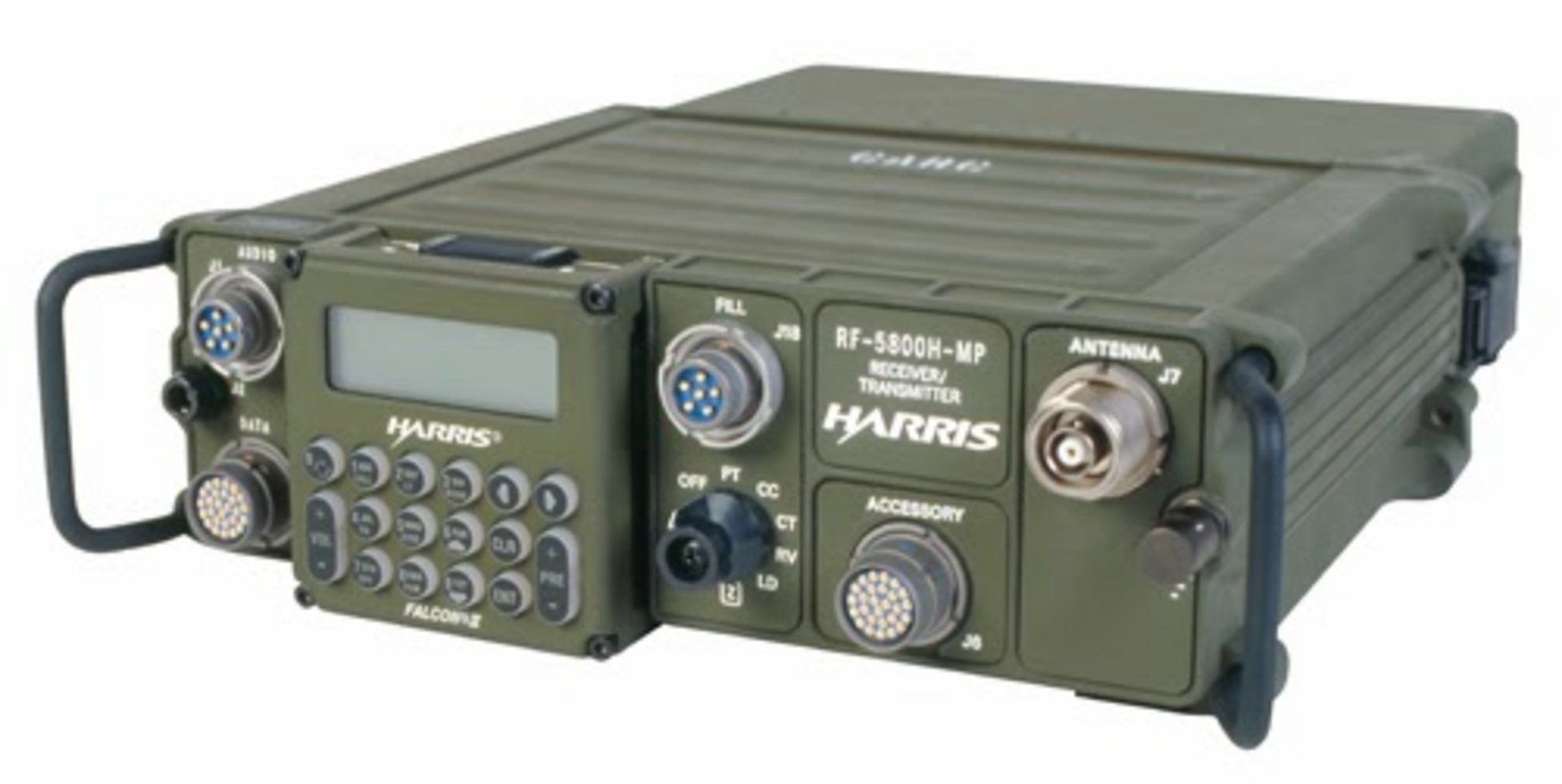

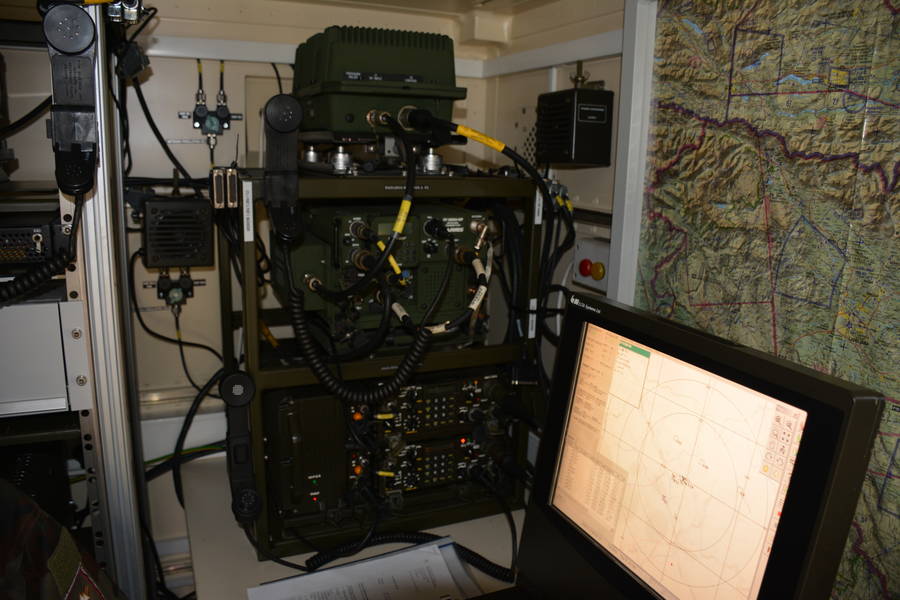

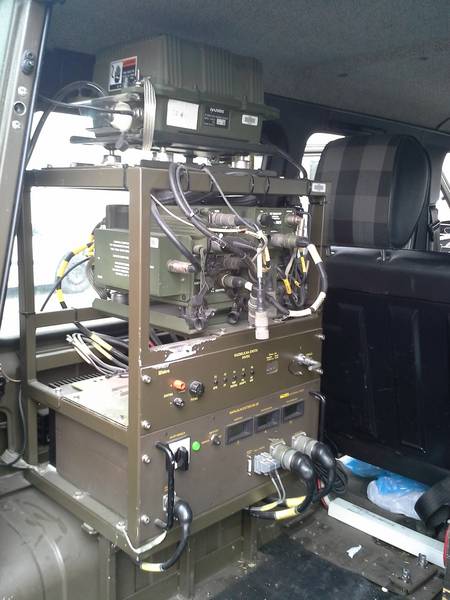

Večnamenska radijska naprava – Harris RF-5800H-MP

Radijska naprava RF-5800H-MP omogoča zanesljivo radijsko zvezo na večjih razdaljah v vseh pogojih delovanja. Omogoča prenos govora in podatkov ter zaščito le-teh pred prisluškovanjem in motenjem.

Večnamenska radijska naprava deluje na HF (1,6-30 MHz)  in VHF (30-60) frekvenčnem območju.

Harris, ZDA

Osnovni podatki
Frekvenčni obseg1,6 - 60 MHz
Korak med kanali100 Hz
Prednastavljeni kanali75
ModulacijaSSB, AM, CW, FM
Oddajna moč400W
DometHF do 3000 km
Vrste zaščite signalaCitadel
Avtonomija delovanja
Dimenzije267 x 343 x 81 mm
Masa4.7 kg

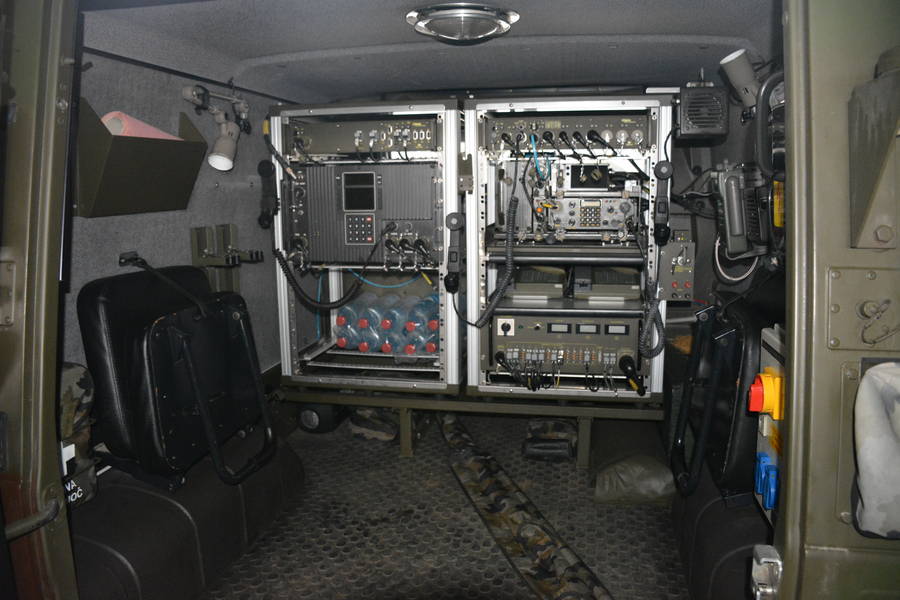

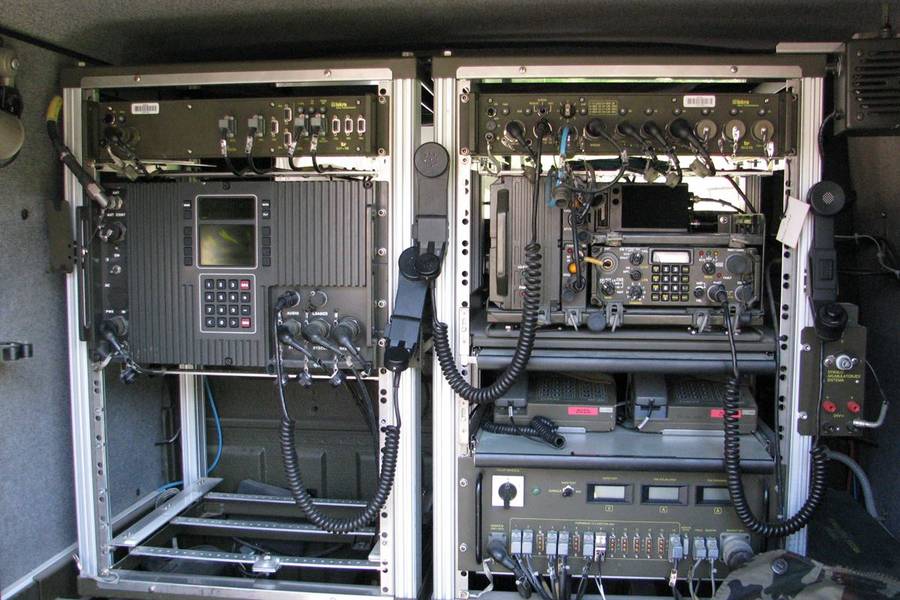

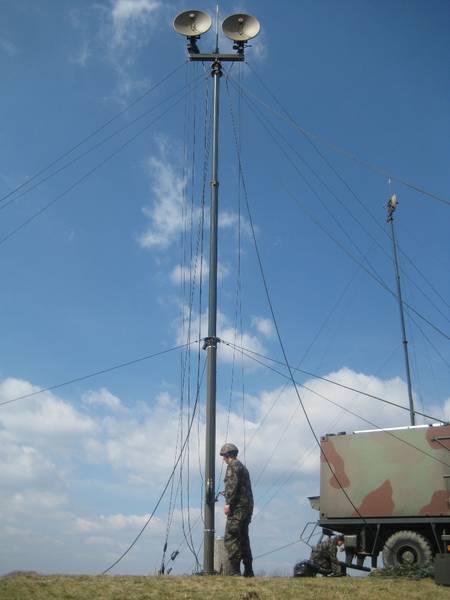

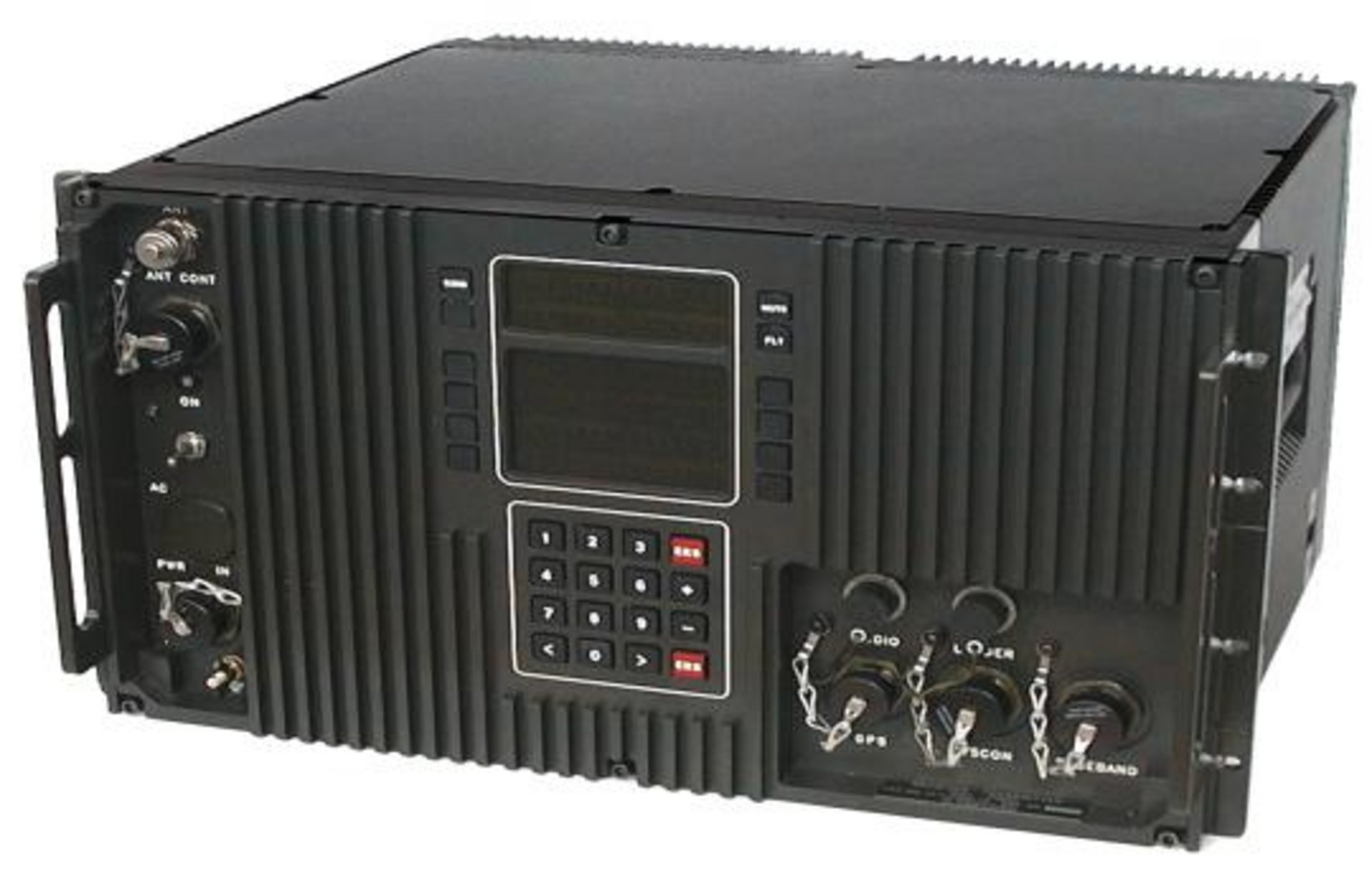

Radiorelejna naprava – Tadiran GRC-2000C

GRC-2000C je dupleksna večkanalna radio-relejna naprava, ki deluje v C (IV. vojaškem) frekvenčnem področju. Naprava izpolnjuje ECCM pogoje.

GRC-2000C lahko pošilja podatke s hitrostjo 256, 512, 1.024 in 2.048 kbit/s, skupaj s službenim (EOW) kanalom. Nahaja se v sistemih TTKS.

Tadiran, Izrael

Osnovni podatki
Frekvenčni obseg4.400 – 5.000 MHz
Korak med kanali25 k Hz
Prednastavljeni- kanali
ModulacijaTFDMA
Oddajna moč1W – 5W
Domet70 km
Vrste zaščite signalaPT, CS, FH
Avtonomija delovanja
Dimenzije280 x 444 x 396 mm
Masa38,0 kg

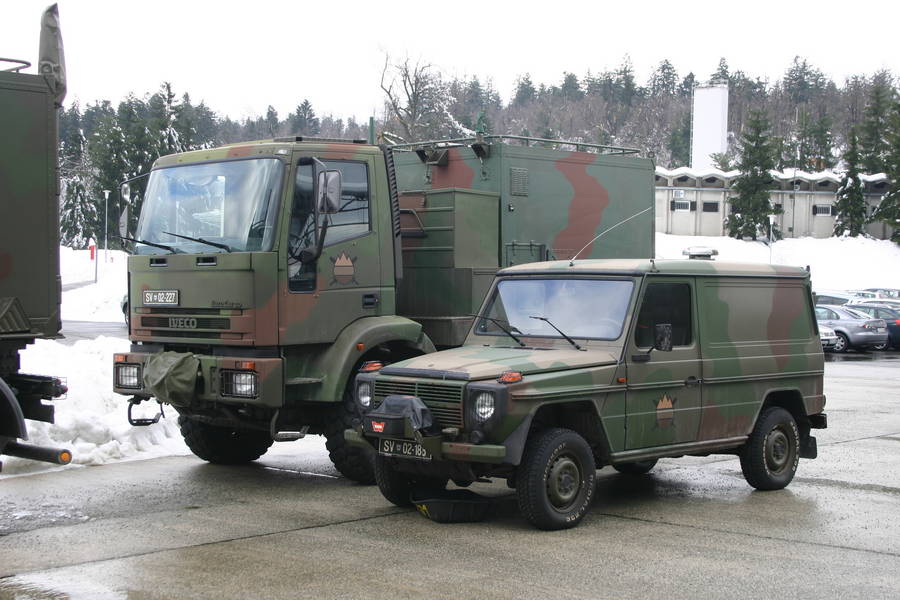

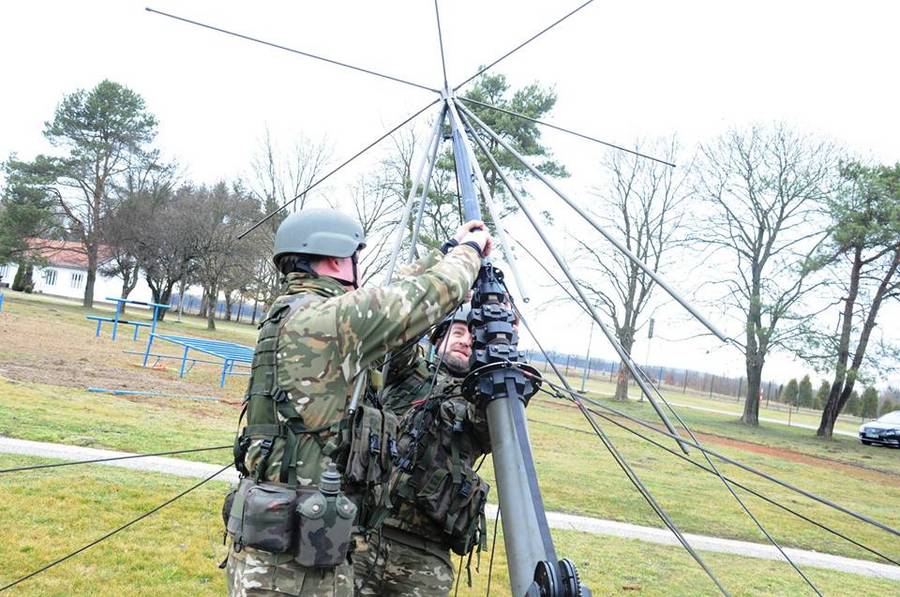

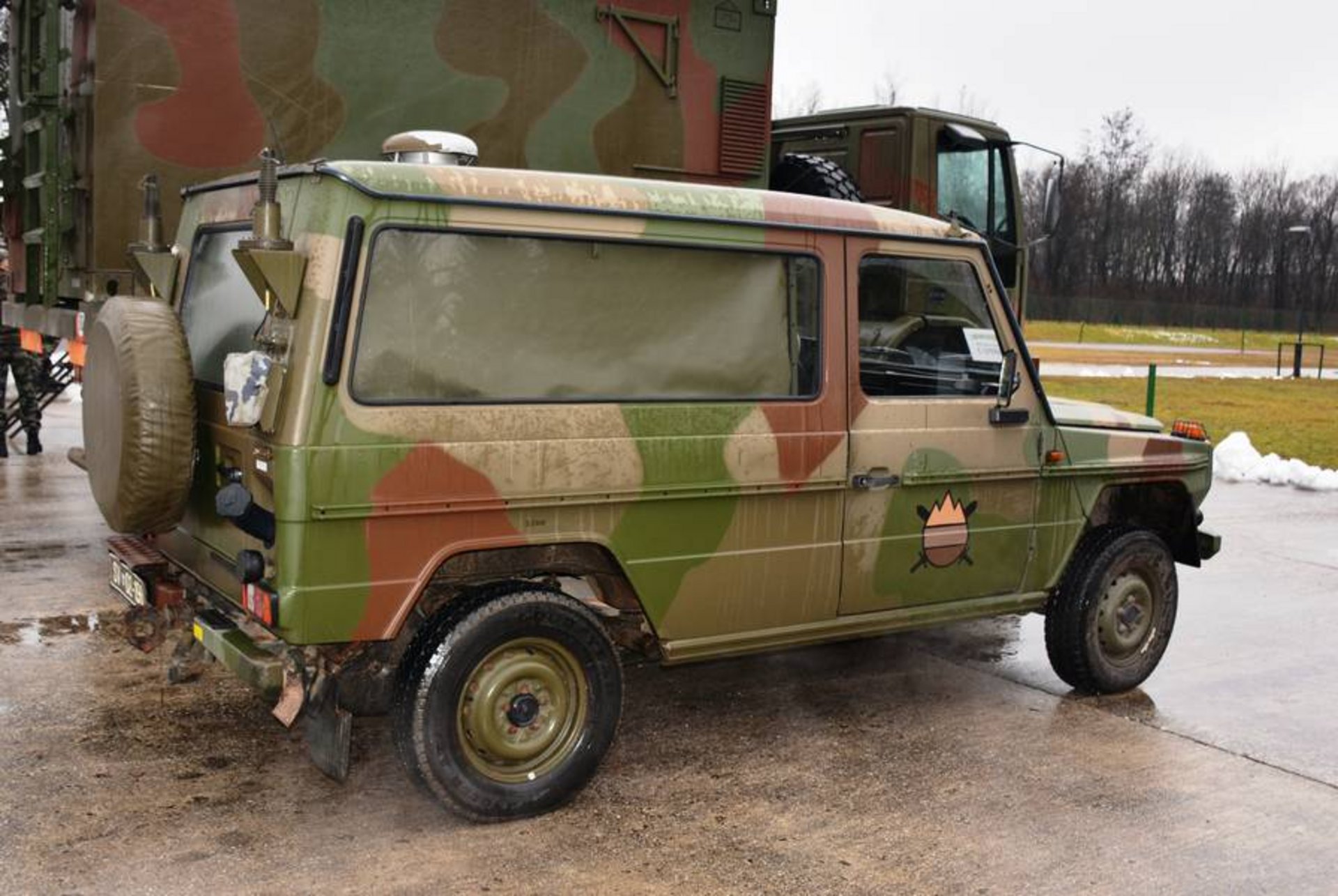

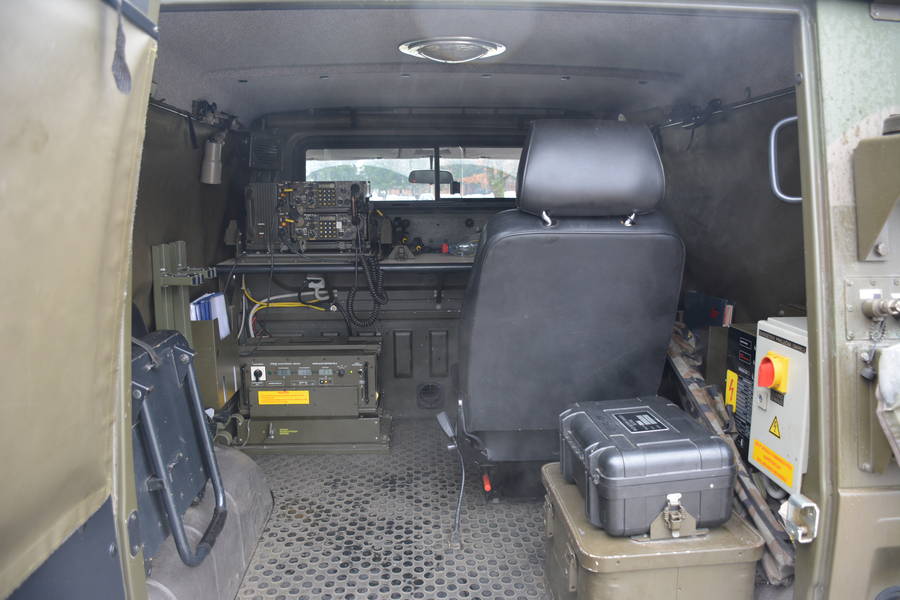

Vozilo zvez – PUCH 230 GE4

Vozilo je namenjeno vzpostavljanju VHF in HF radijskih zvez med posameznimi enotami in prevozu posadke.

V vozilo vgrajena telekomunikacijska oprema je namenjena prenosu govornih in podatkovnih informacij. V sklopu vozila je tudi prikolica z dodatno opremo. Vozilo je opremljeno z radijskimi napravami VHF in HF.

Styr-Daimler-Puch, Avstrija

Osnovni podatki
Posadka1 + 3
Dolžina4.935 mm
Širina1.700 mm
Višina2.225 mm
Motor93 kW
Največja masa2.800 kg
Hitrost146 km/h
Maksimalni vzpon80 %
Akcijski radij

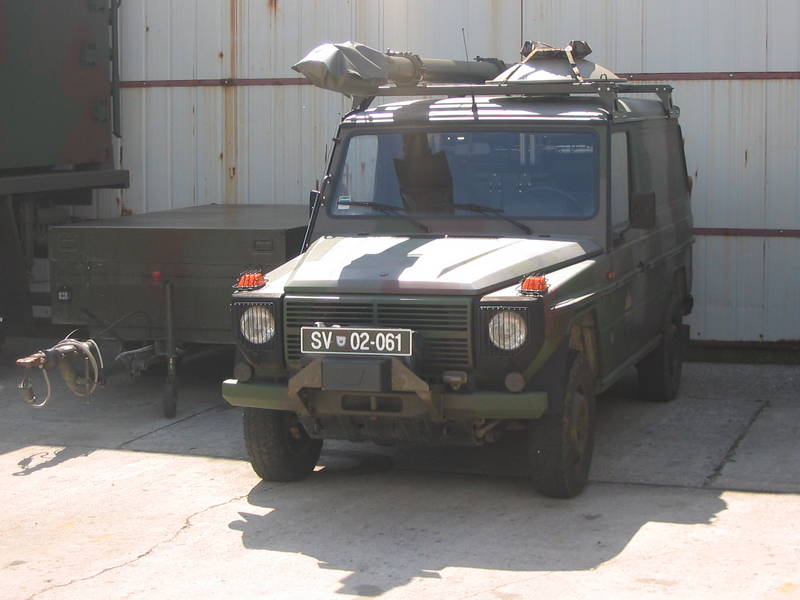

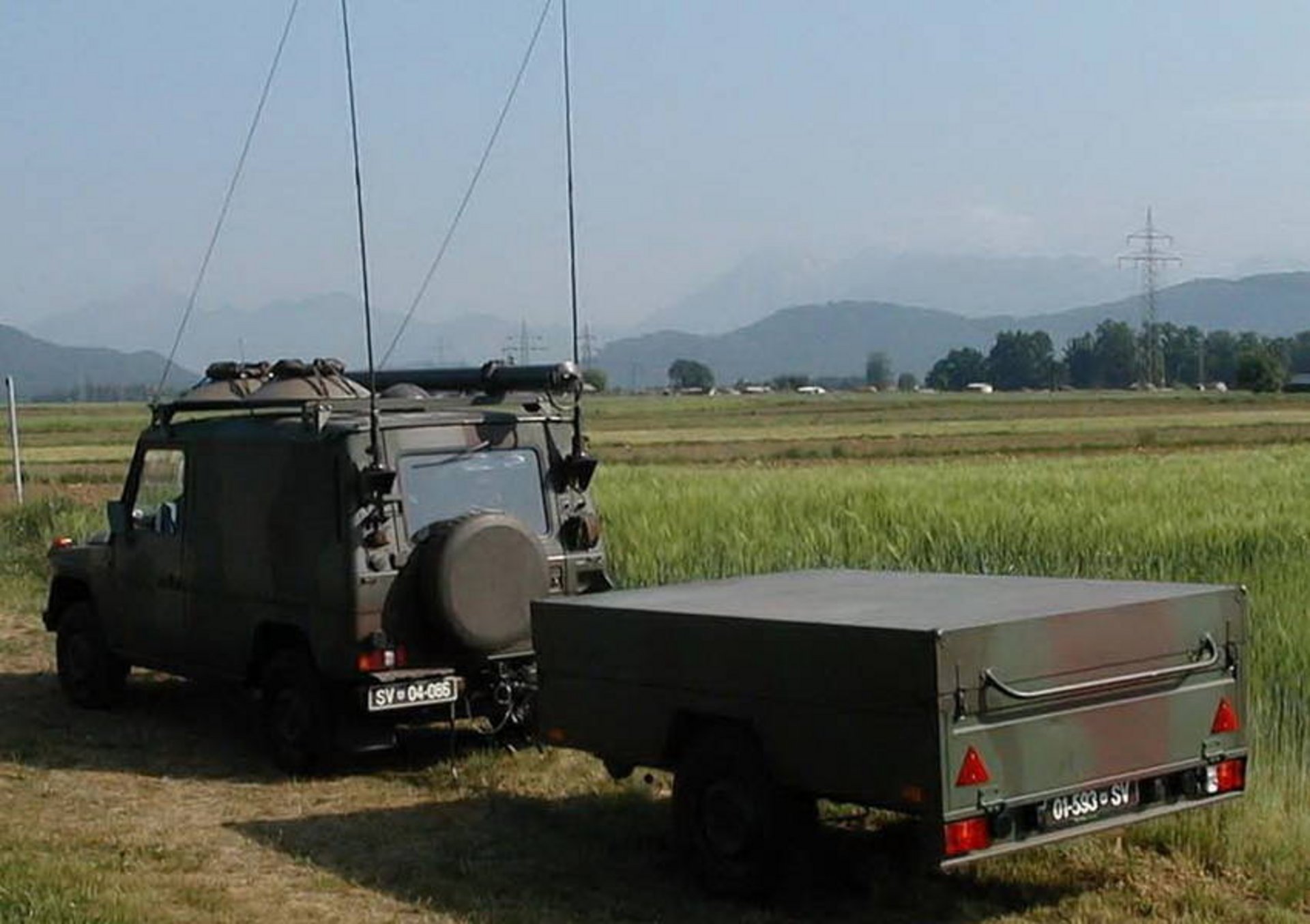

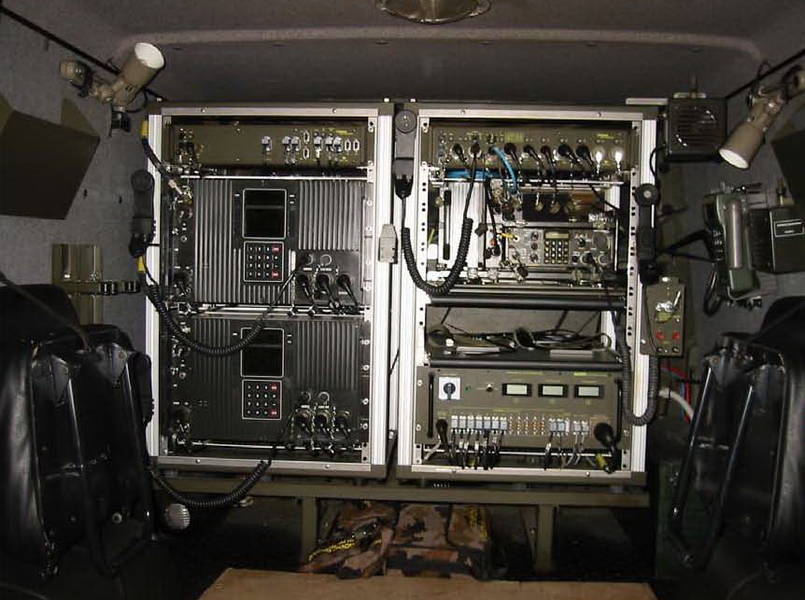

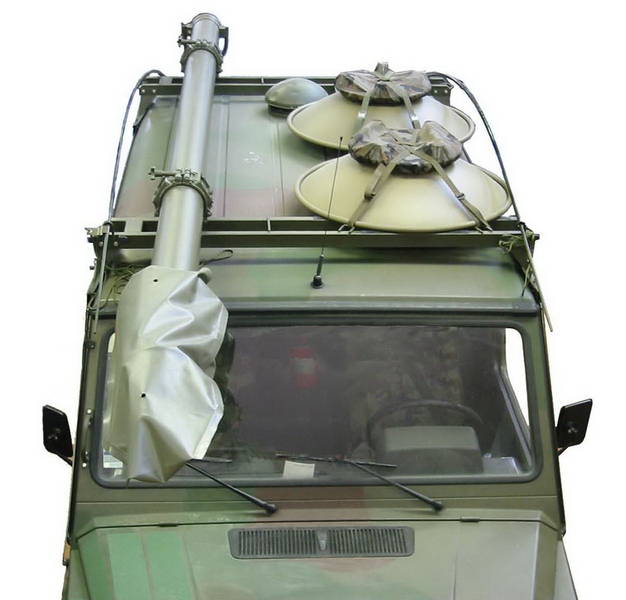

Vozilo zvez – PUCH 230 GE4 (TTKS)

Vozilo se pojavlja kot sestavni del vozlišč v sistemu TTKS. Namenjeno je vzpostavljanju govornih zvez, VHF radijskih zvez, radio-relejnih zvez proti drugim vozliščem in prevozu posadke.

V vozilo vgrajena telekomunikacijska oprema je namenjena prenosu govornih in podatkovnih informacij. V sklopu vozila je tudi prikolica z dodatno opremo. Vozilo je opremljeno z radijskimi in radiorelejnimi napravami.

Styr-Daimler-Puch, Avstrija

Osnovni podatki
Posadka1 + 2
Dolžina4.595 mm
Širina1.700 mm
Višina2.130 mm
Motor85 kW
Največja masa2.800 kg
Hitrost138 km/h
Maksimalni vzpon80 %
Akcijski radij

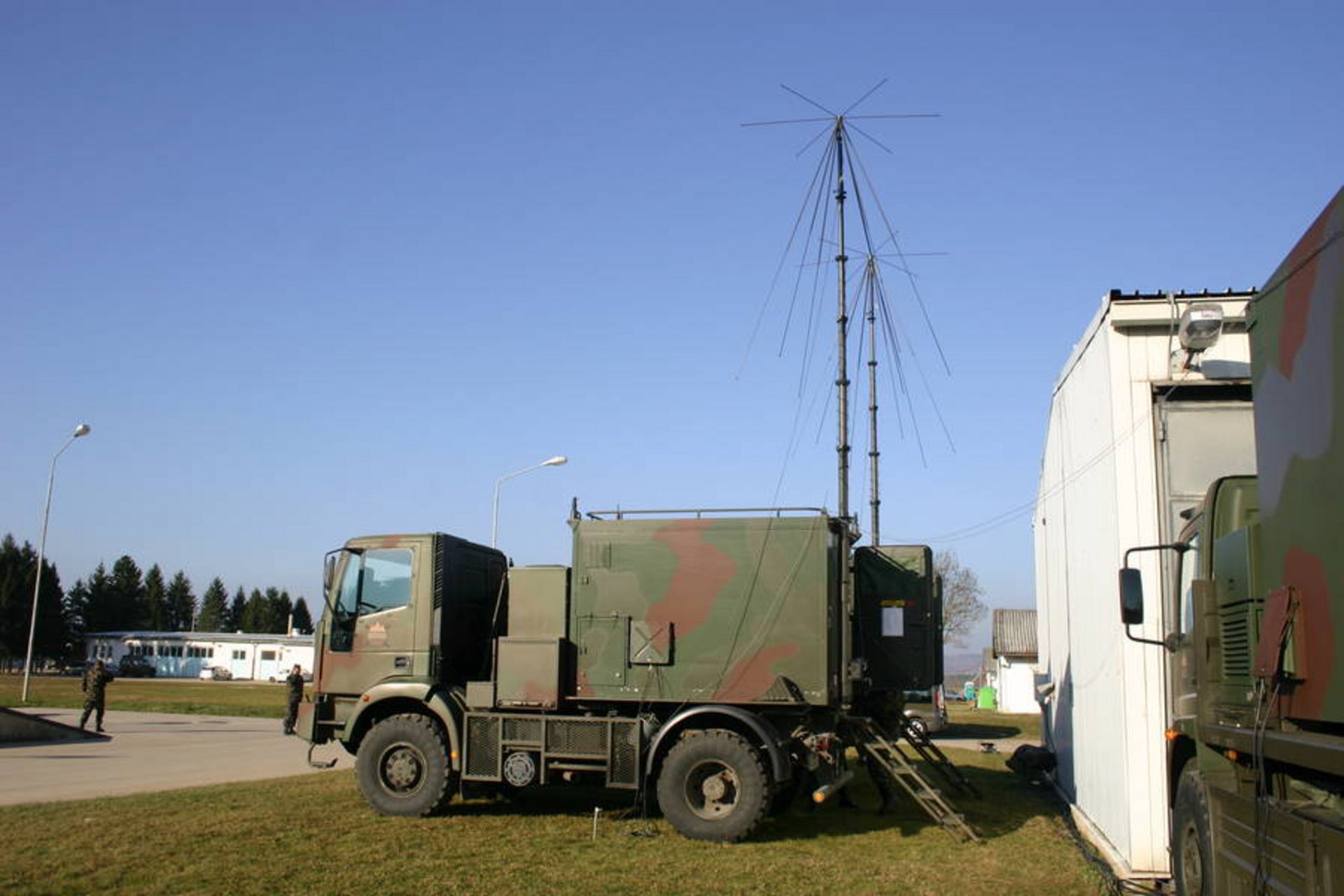

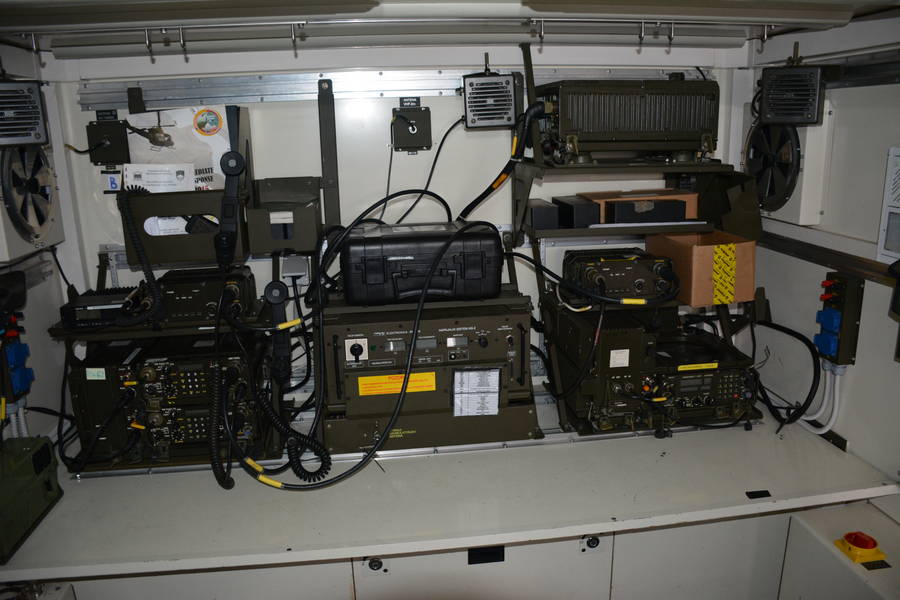

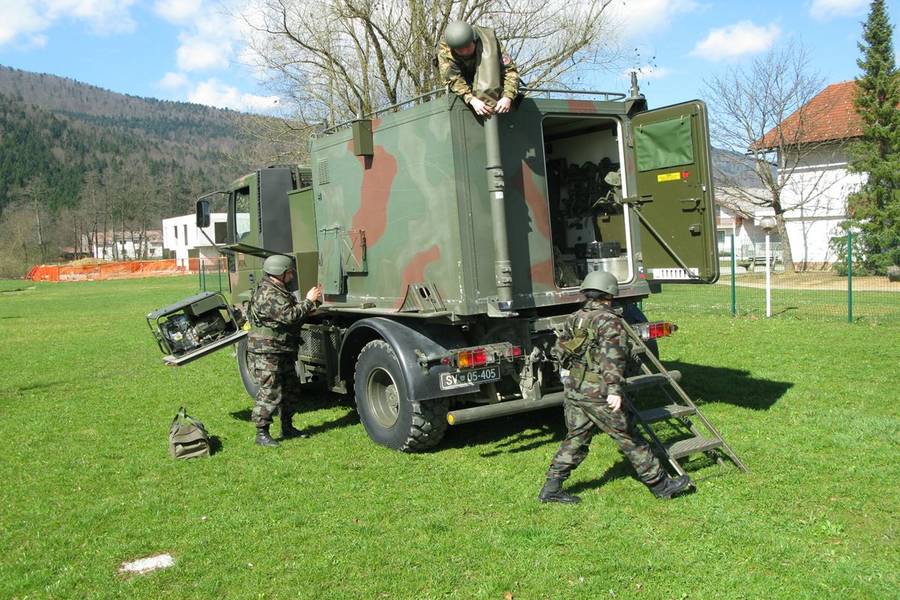

Tovorno vozilo zvez – Iveco Eurocargo ML 100 E 18WR

Vozilo je namenjeno vzpostavljanju VHF in HF radijskih zvez med posameznimi enotami in prevozu posadke.

V vozilo vgrajena telekomunikacijska oprema je namenjena prenosu govornih in podatkovnih informacij. Vozilo je opremljeno z radijskimi napravami VHF in HF.

Iveco, Italija

Osnovni podatki
Posadka1 + 3
Dolžina5.984 mm
Širina2.500 mm
Višina3.510 mm
Motor132 kW
Največja masa11.000 kg
Hitrost90 km/h
Maksimalni vzpon60 %
Akcijski radij600 km

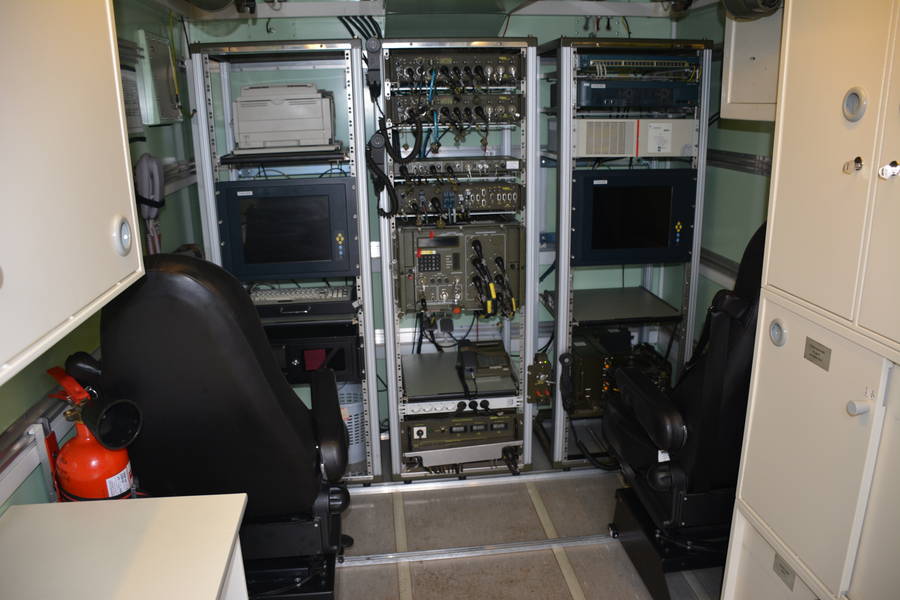

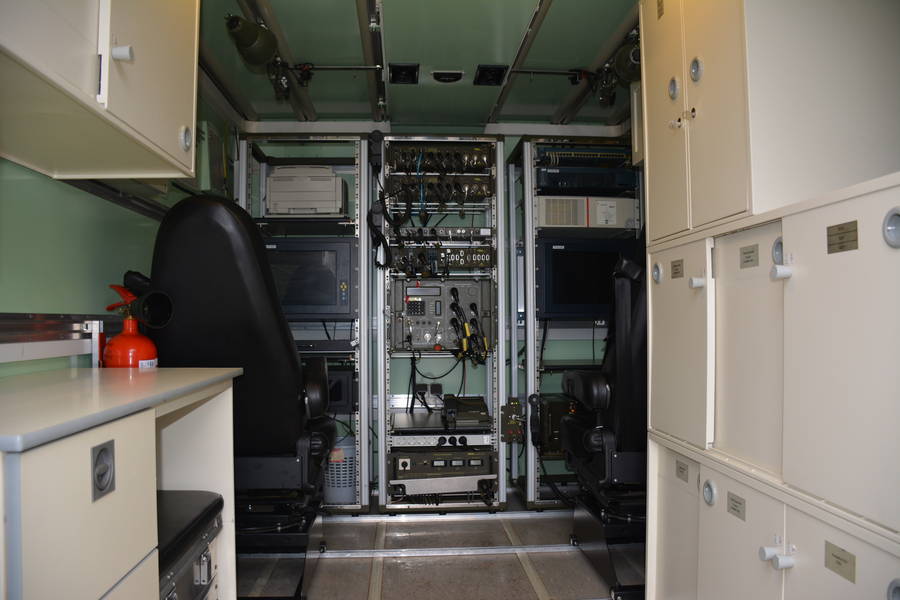

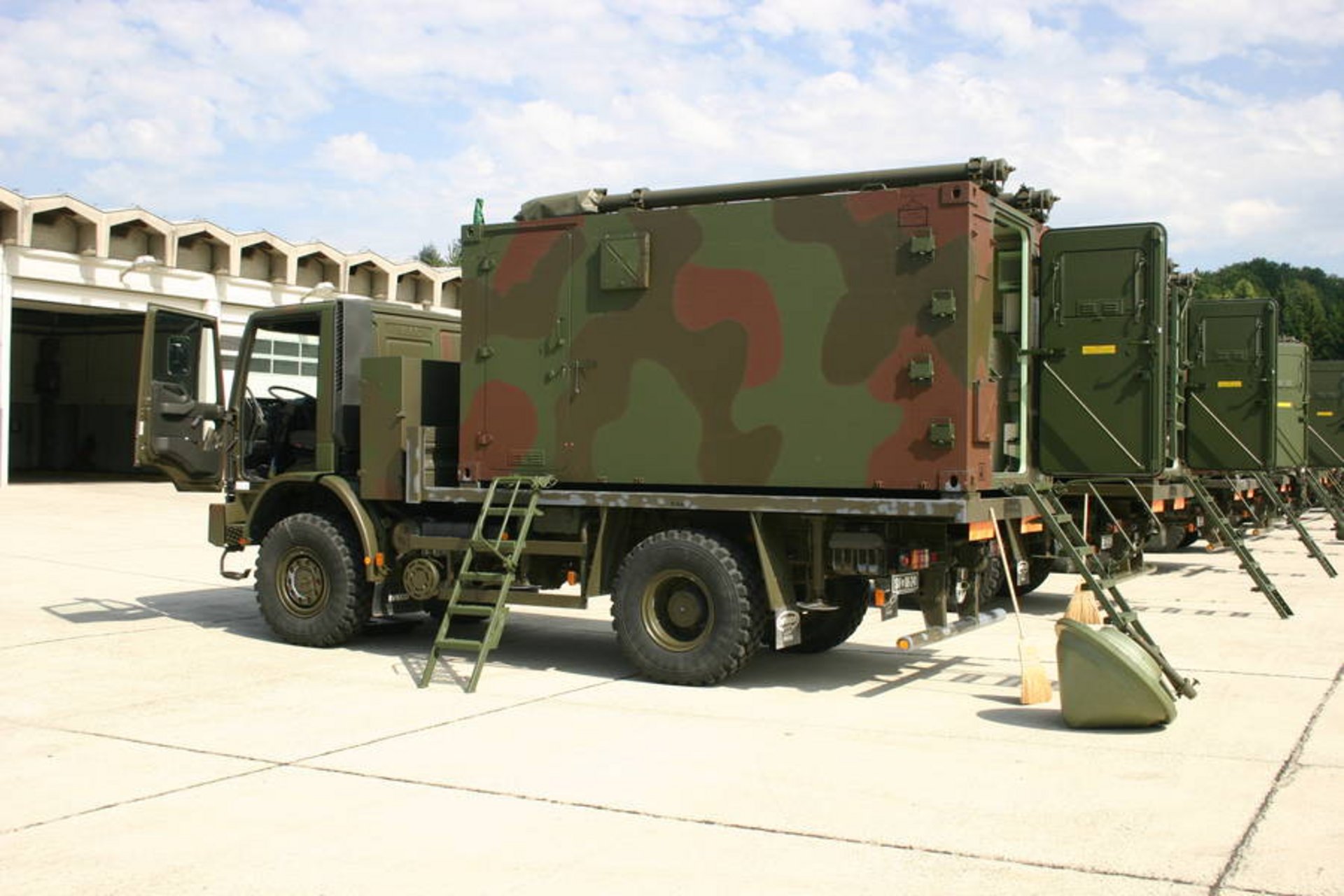

Tovorno vozilo zvez – Iveco Eurocargo ML 140 E 24WR (TTKS)

Osnovni podatki
Posadka1 + 3
Dolžina7.410 mm
Širina2.490 mm
Višina3.575 mm
Motor132 kW
Največja masa14.000 kg
Hitrost85 km/h
Maksimalni vzpon60 %
Akcijski radij600 km

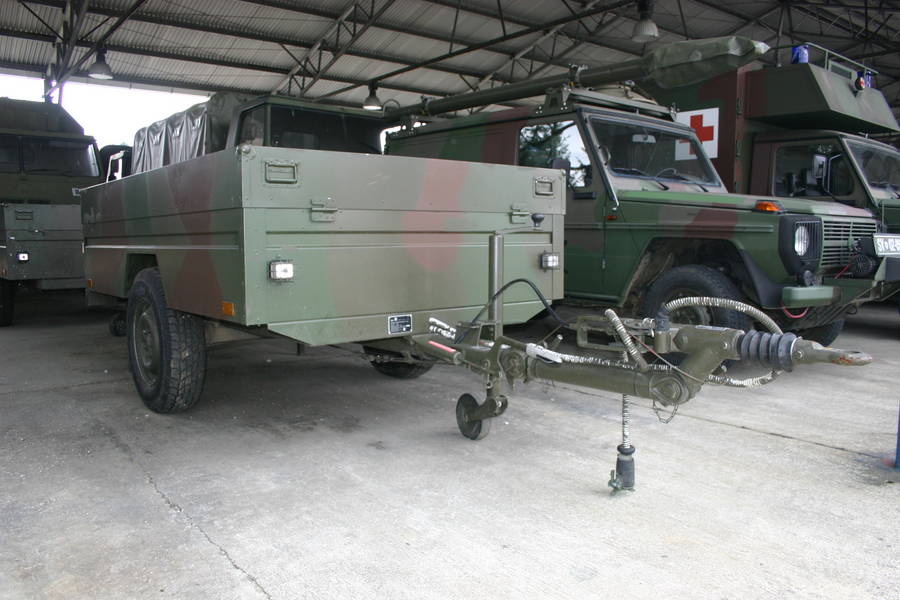

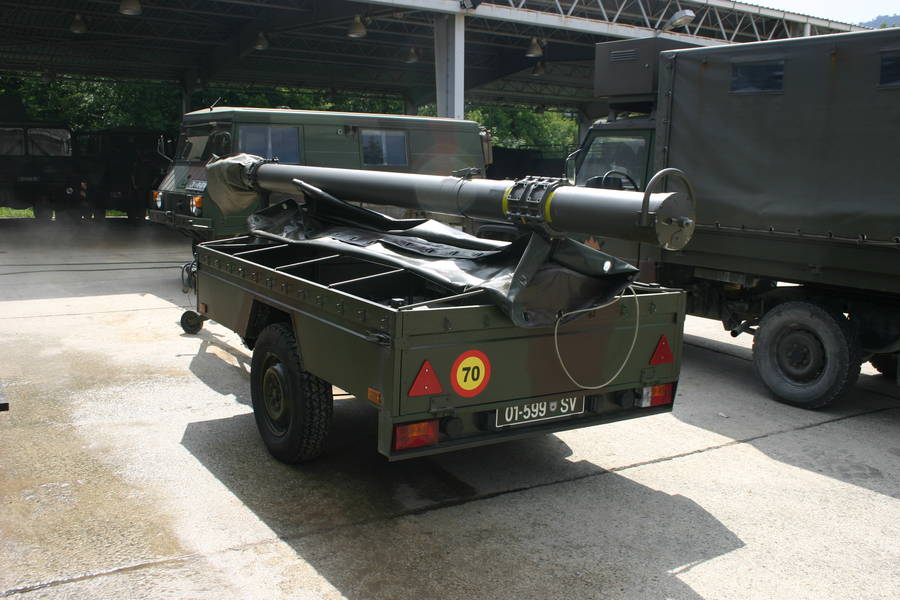

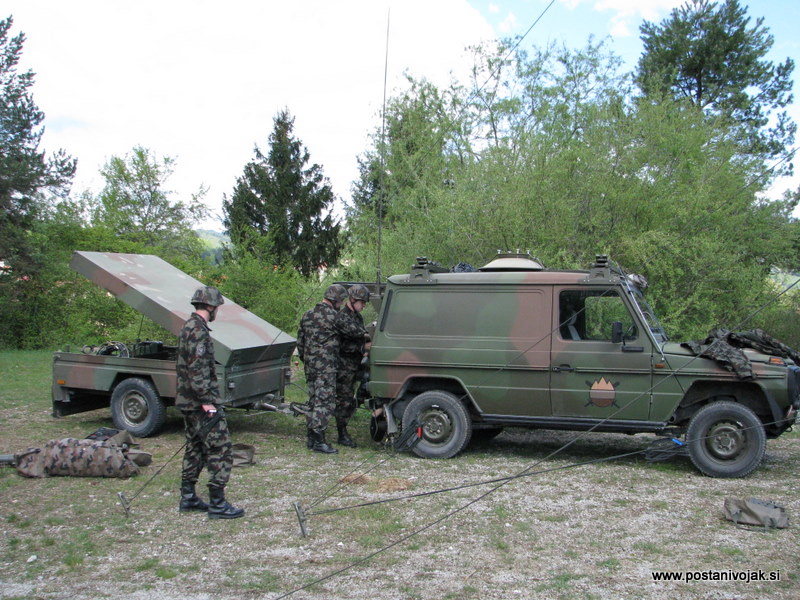

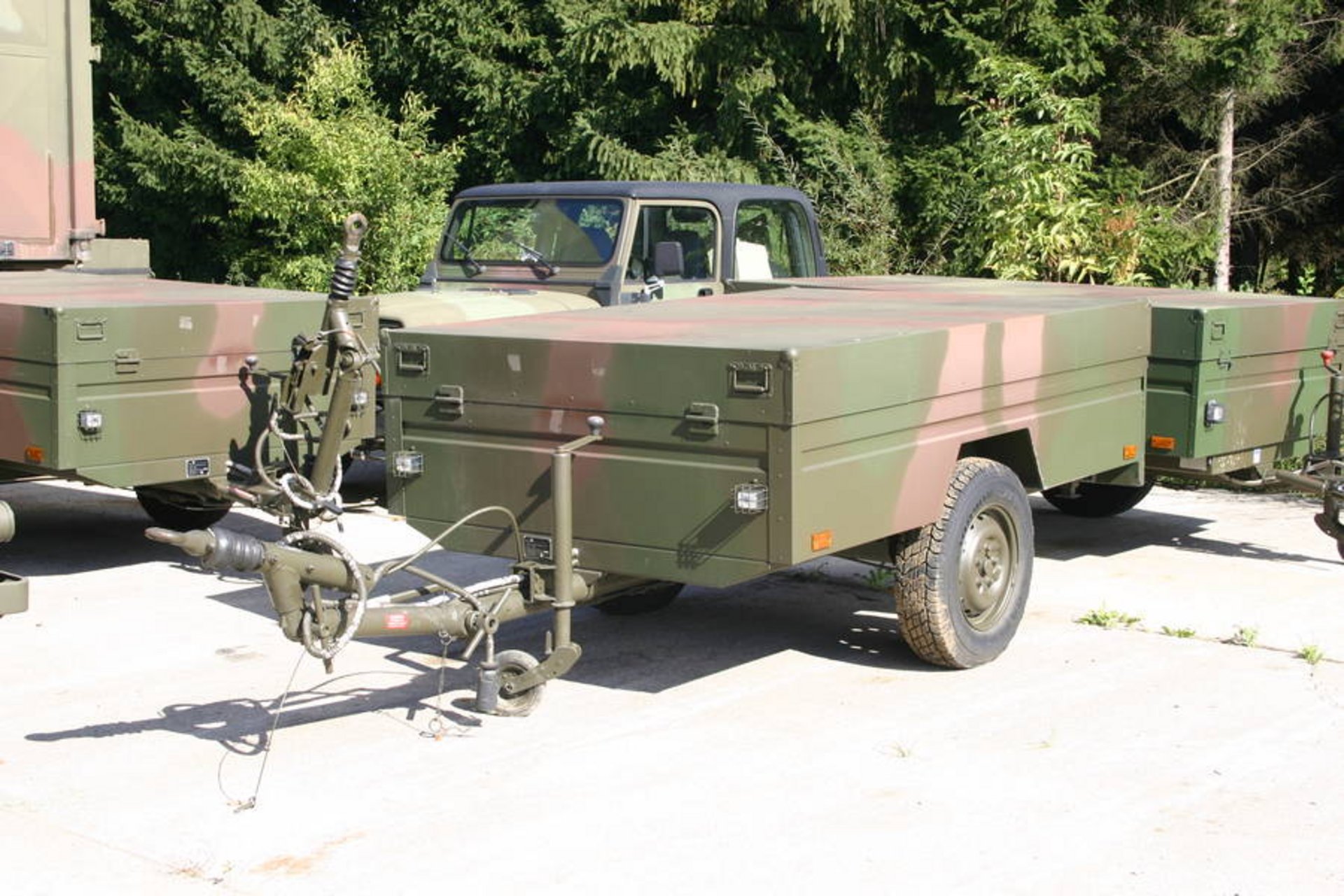

Priklopno vozilo zvez – ELQ 1300

Prikolica se pojavlja kot sestavni del vozlišč v sistemu TTKS. Namenjeno je prevozu dodatne opreme za potrebe enot zvez.

Prikolica je namenjena prevozu električnega generatorja, maskirnih mrež, dodatnih anten  in ostale potrebne opreme.  V Slovenski vojski se uporabljata dva modela prikolic (ELQ 1300 in IKOR B/750 VP-1).

ELQ, Slovenija

Osnovni podatki
Posadka/
Dolžina4.270 mm
Širina1.670 mm
Višina1.025 mm
Motor/
Največja masa750 kg
Hitrost/
Maksimalni vzpon/
Akcijski radij/

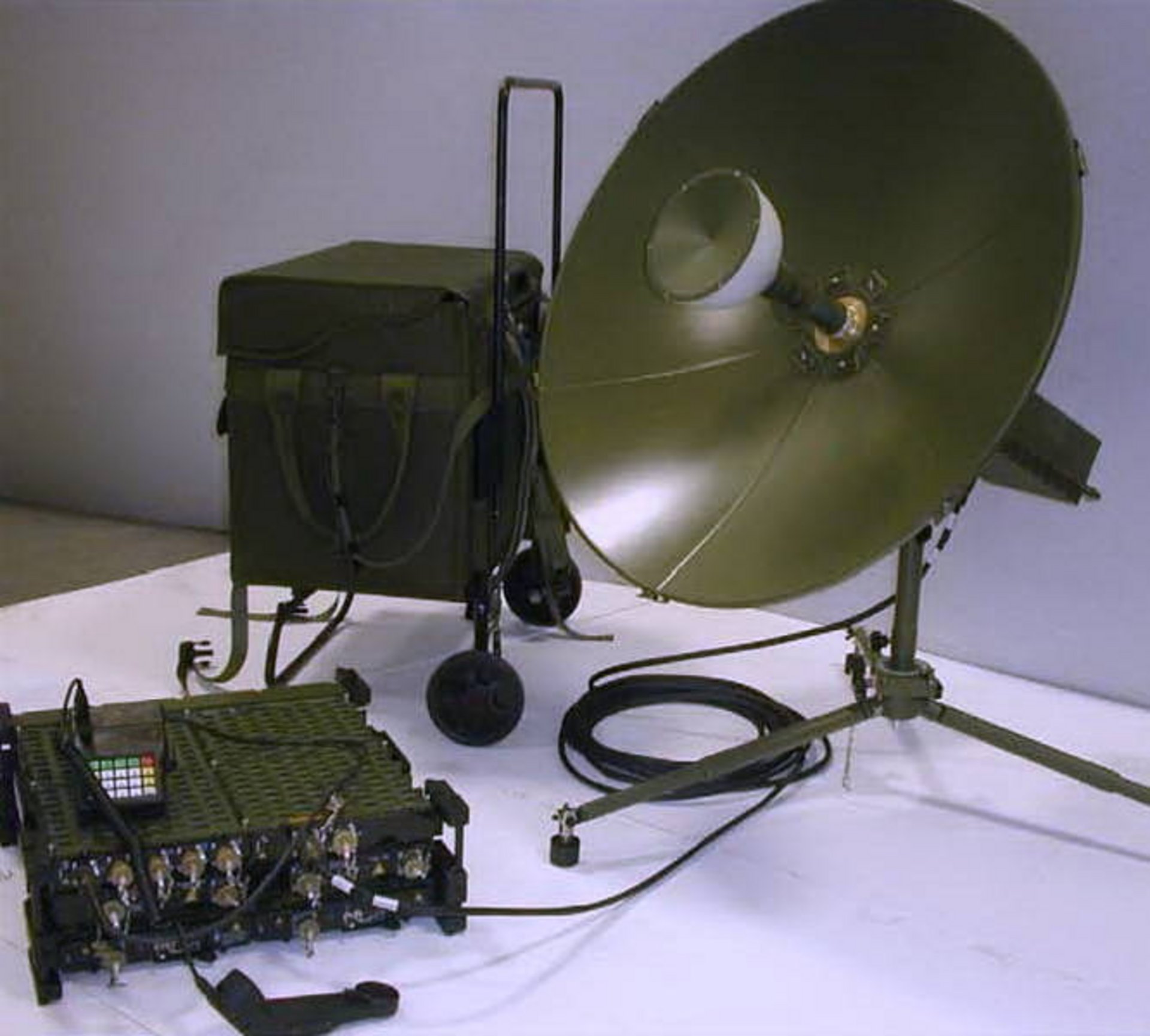

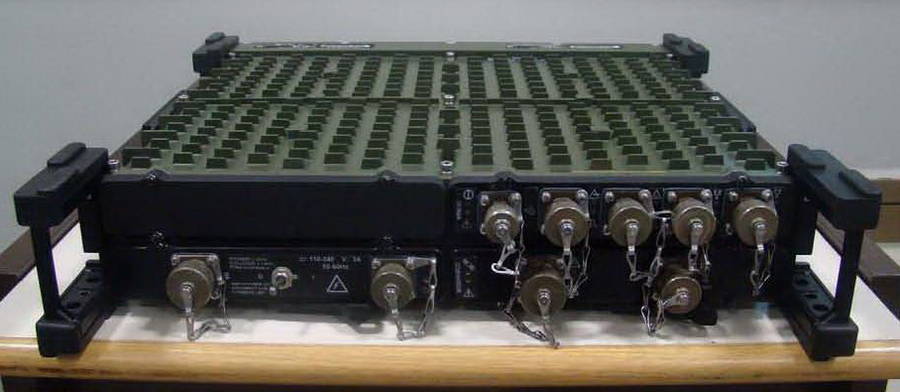

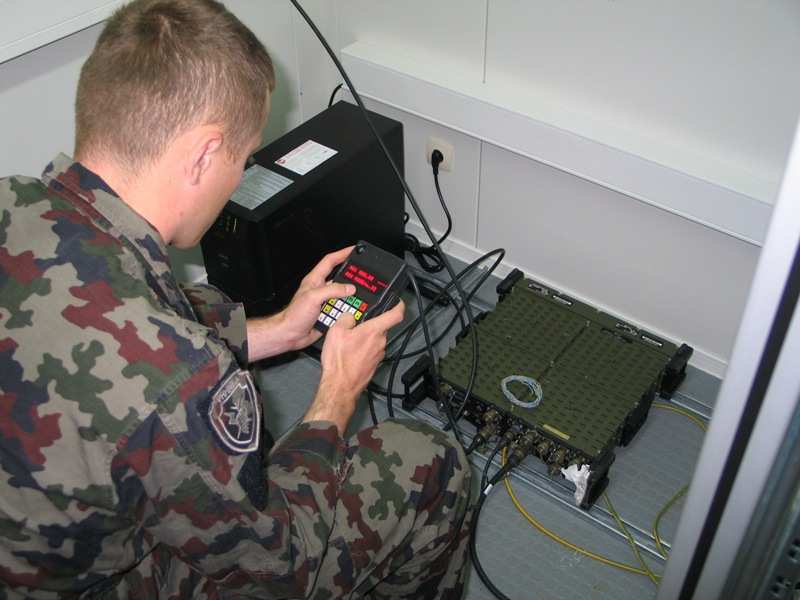

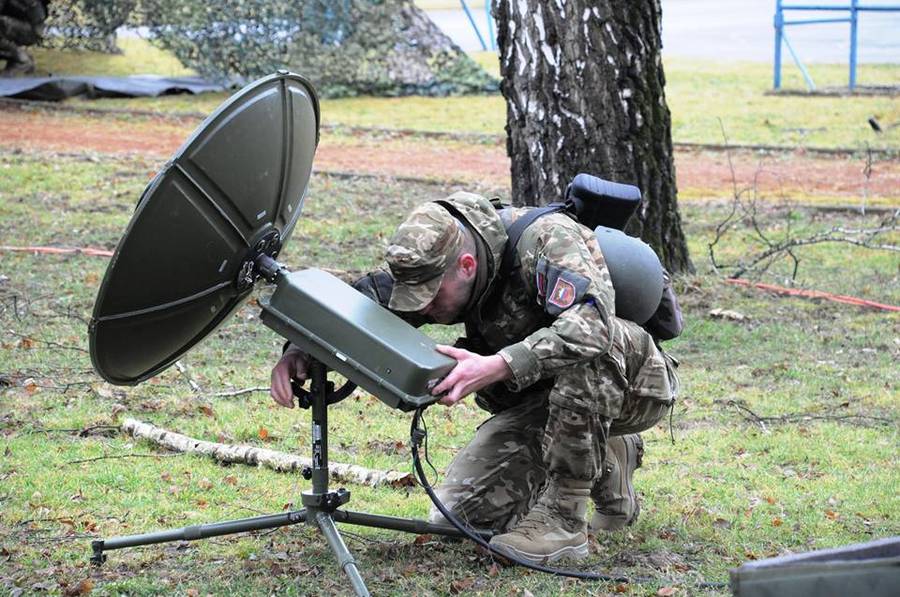

Satelitski terminal – Selex TST-101X

Usmerjen satelitski terminal Selex TST-101/X se uporablja za povezovanje enot SV v MORS intranet omrežje.

Deluje v pasu X frekvenčnega območja in uporablja satelite v geostacionarni krožnici. Sistem je terenski.

Selex, Italija

Osnovni podatki
IF frekvenca70 -/+ 20 MHz
Hitrost prenosa64 – 2048 kbps
ModulacijaBPSK, QPSK
Oddajna moč-25 do -5 dBm
Premer antene800 mm
Masa40,0 kg

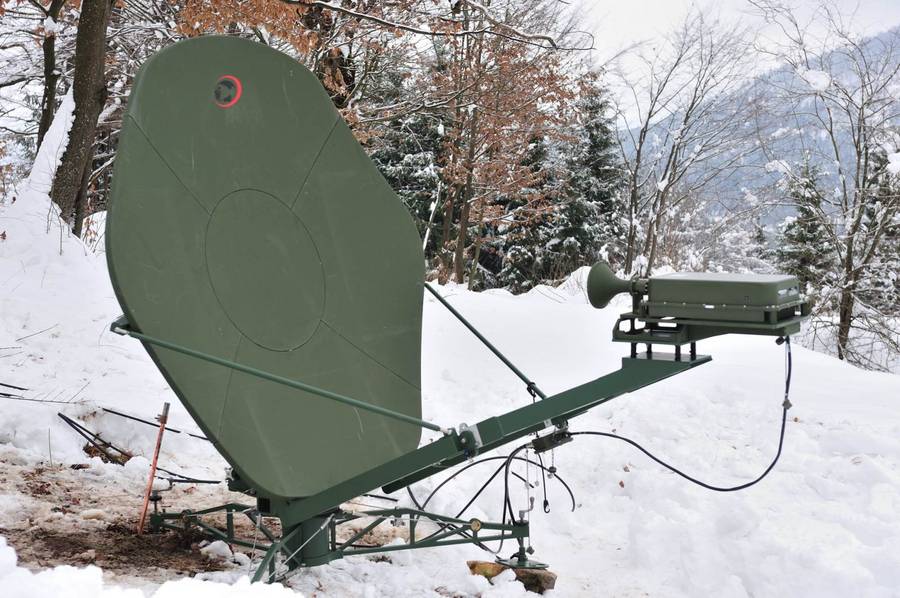

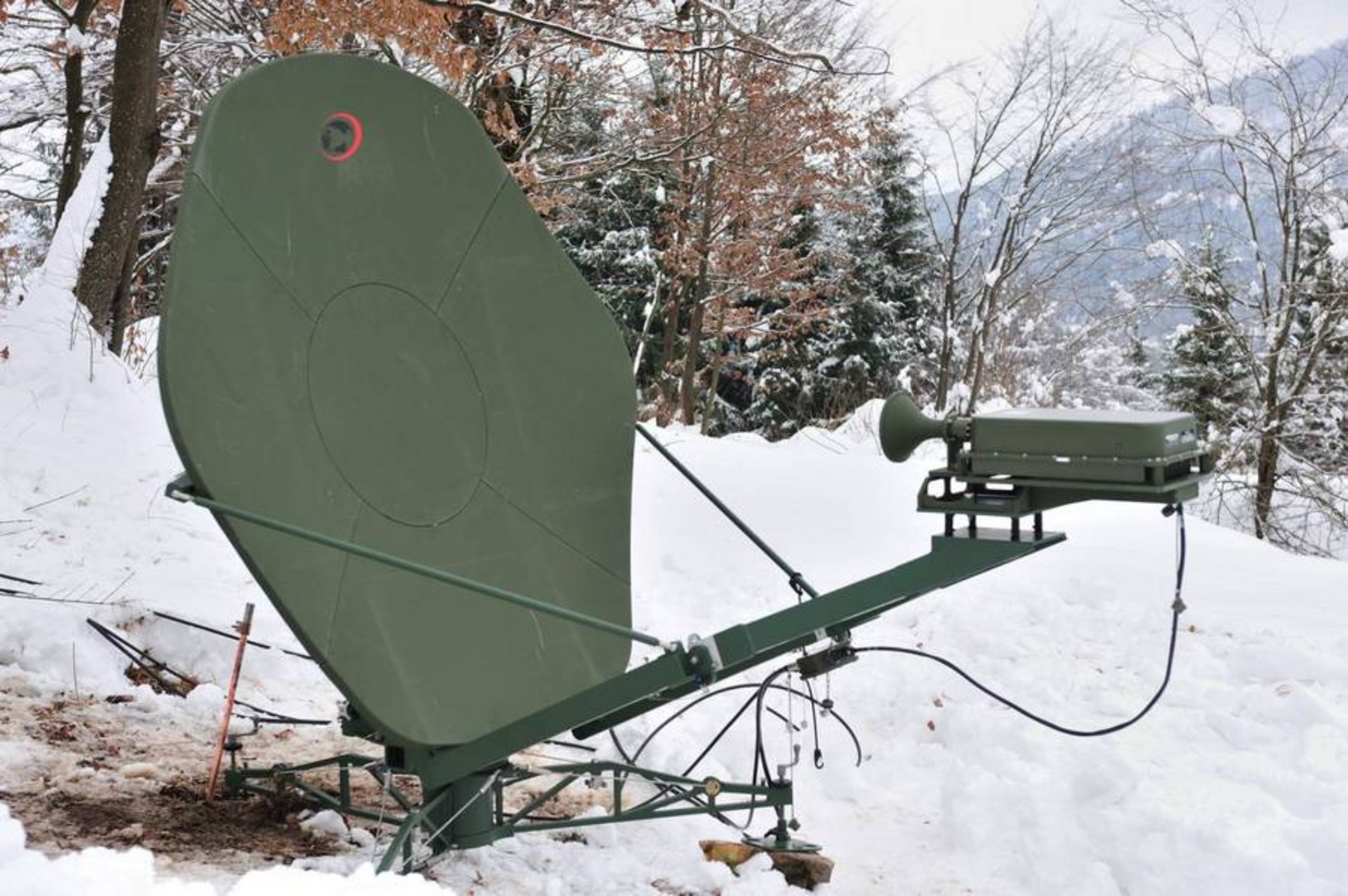

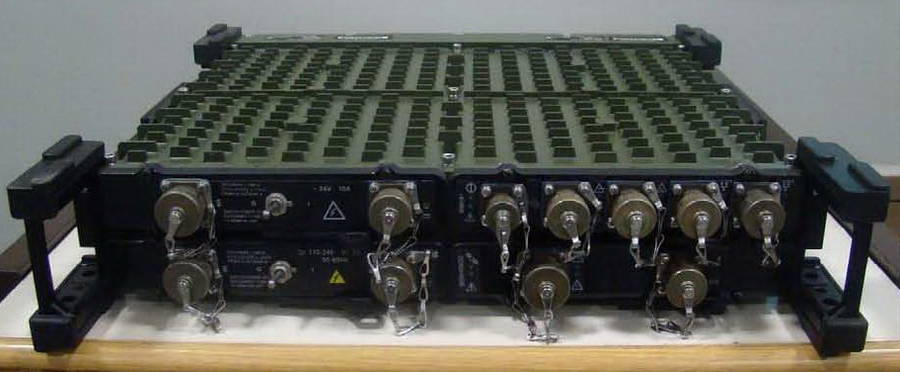

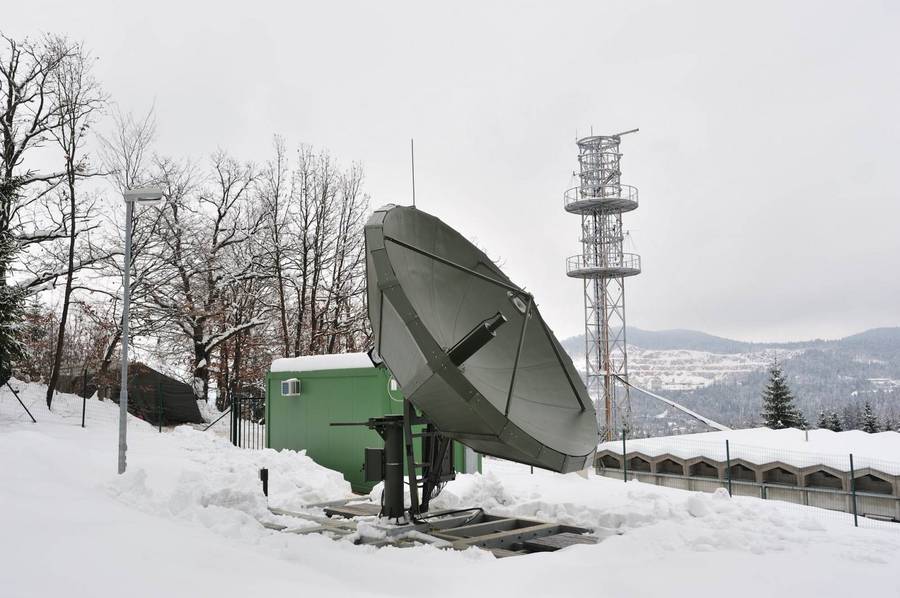

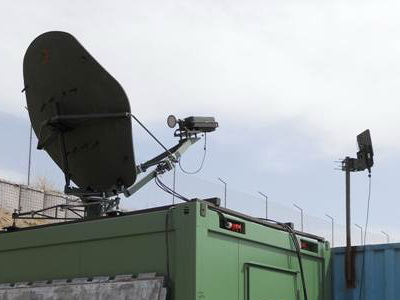

Satelitski terminal – Selex TST-111X

Usmerjen satelitski terminal Selex TST-111/X se uporablja za povezovanje enot SV v MORS intranet omrežje.

Deluje v pasu X frekvenčnega območja in uporablja satelite v geostacionarni krožnici.  Gre za stacionarni sistem, ki je vgrajen v kontejner.

Selex, Italija

Osnovni podatki
IF frekvencaRX 7.250 – 7.750 MHz
 TX 7.900 – 8.400 MHz
Hitrost prenosa64 – 2048 kbps
ModulacijaBPSK, QPSK
Oddajna moč-25 do -5 dBm
Premer antene1.500 mm
Masa120,0 kg
