Artilerija

Artilerija je rod vojske z veliko ognjeno močjo, ki v boju z manevrom ognja in premika spremlja in podpira taktične in združene taktične enote, namenske taktične skupine in izvaja protipehotno, protioklepno, protidesantno in protiartilerijsko- raketno bojevanje.

Artilerija zagotavlja lastno (angl. direkt support) in skupno (angl. general support) artilerijsko ognjeno podporo taktičnim in združenim taktičnim enotam ter namenskim taktičnim skupinam Slovenske vojske.

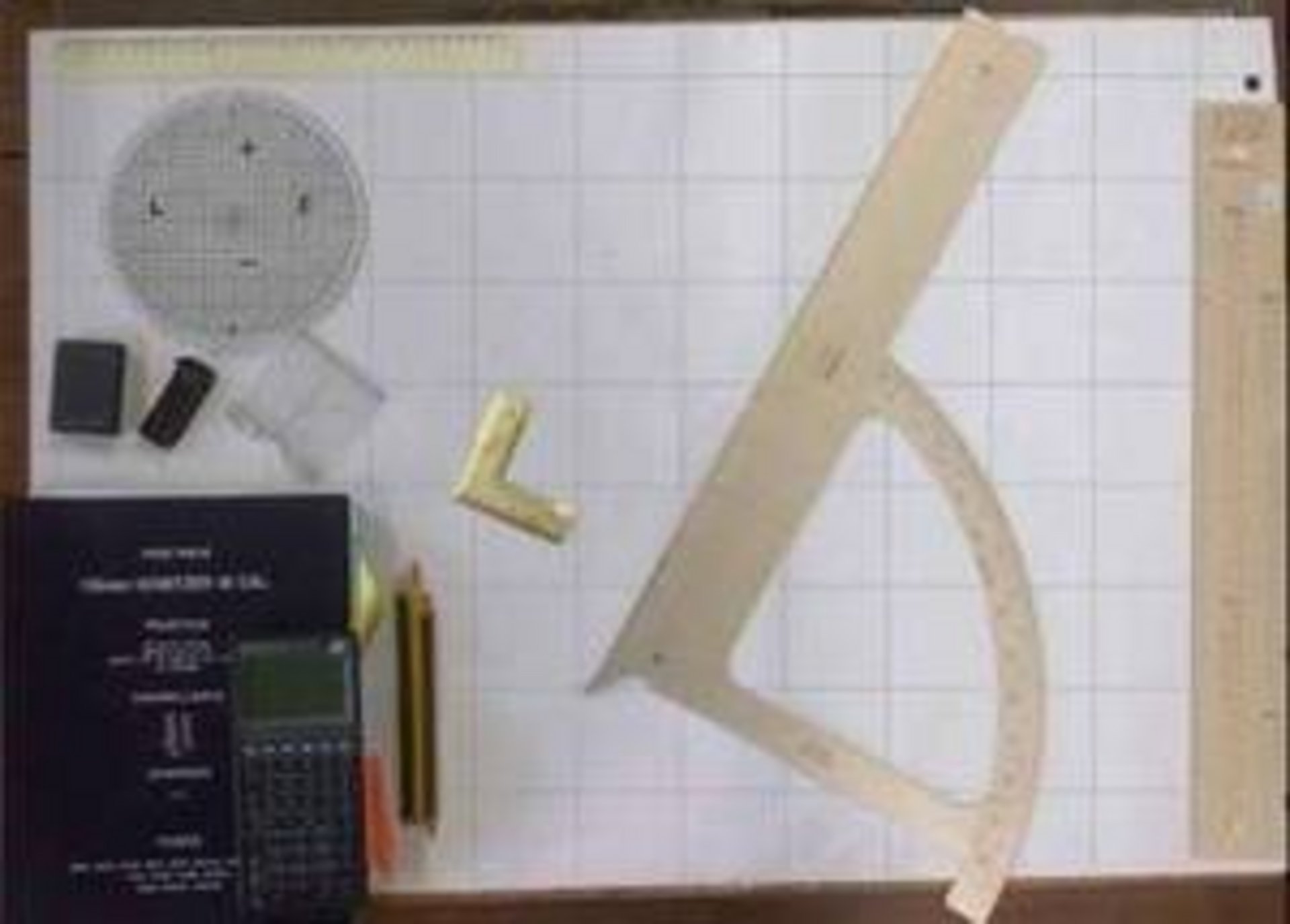

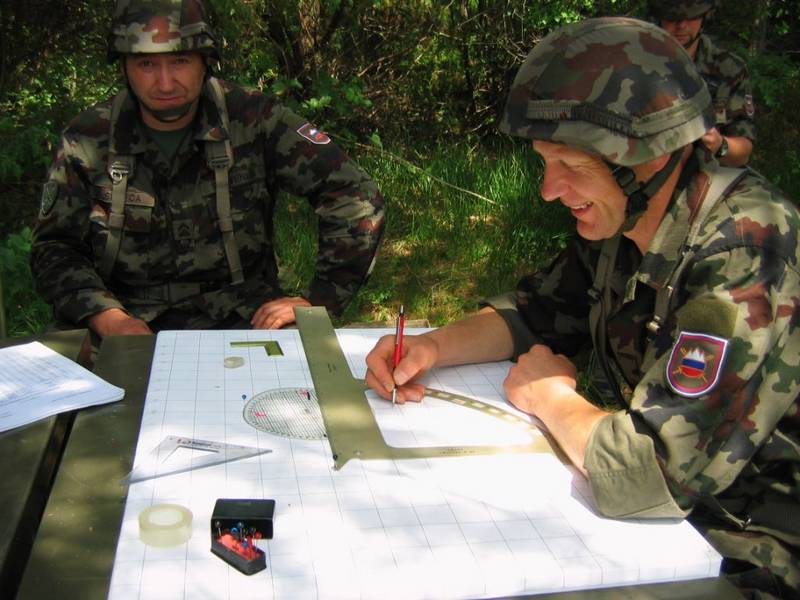

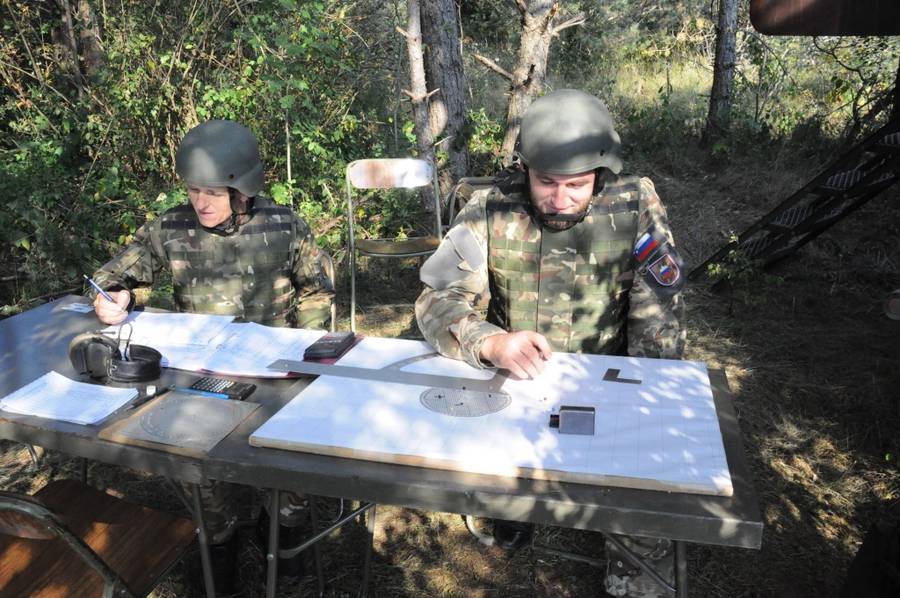

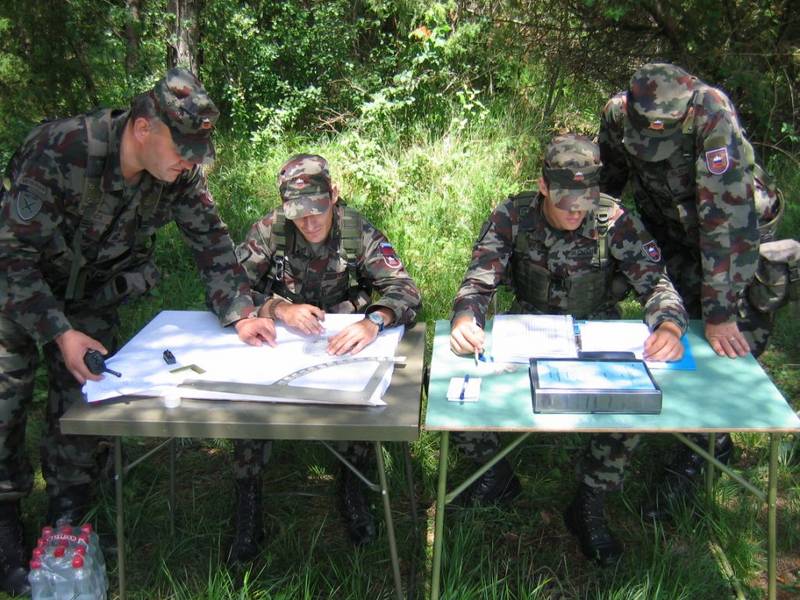

Pribor za upravljanje in vodenje ognja - PUV M 56

Pribor za vodenje ognja PUV M 56 je namenjen pripravi začetnih elementov, vodenju korekture in delitve ciljev na grafični način.

Je nepogrešljivo orodje, kjer na enostaven in transparenten način prikažemo vse elemente artilerijskega streljanja. Kljub vsesplošni digitalizaciji ga zaradi enostavnosti in zanesljivosti še danes uporabljajo vse NATO države.

El Opek, Srbija (Jugoslavija)

Vsebina pribora za vodenje ognja, PUV M-56:
planšeta
elementar
krožna mrežica
koordinatomer M-58
tablice streljanja
škatla z raznobarvnimi bucikami
različni svinčniki
balistik

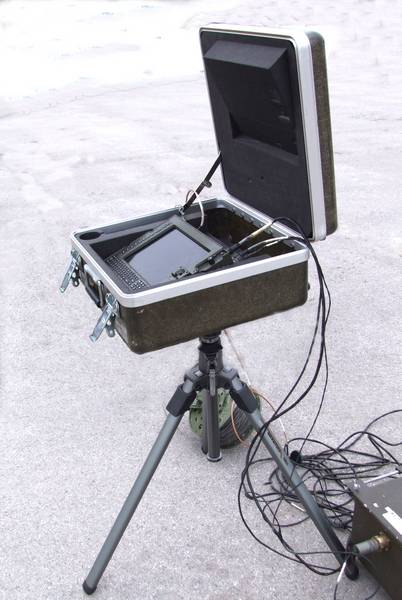

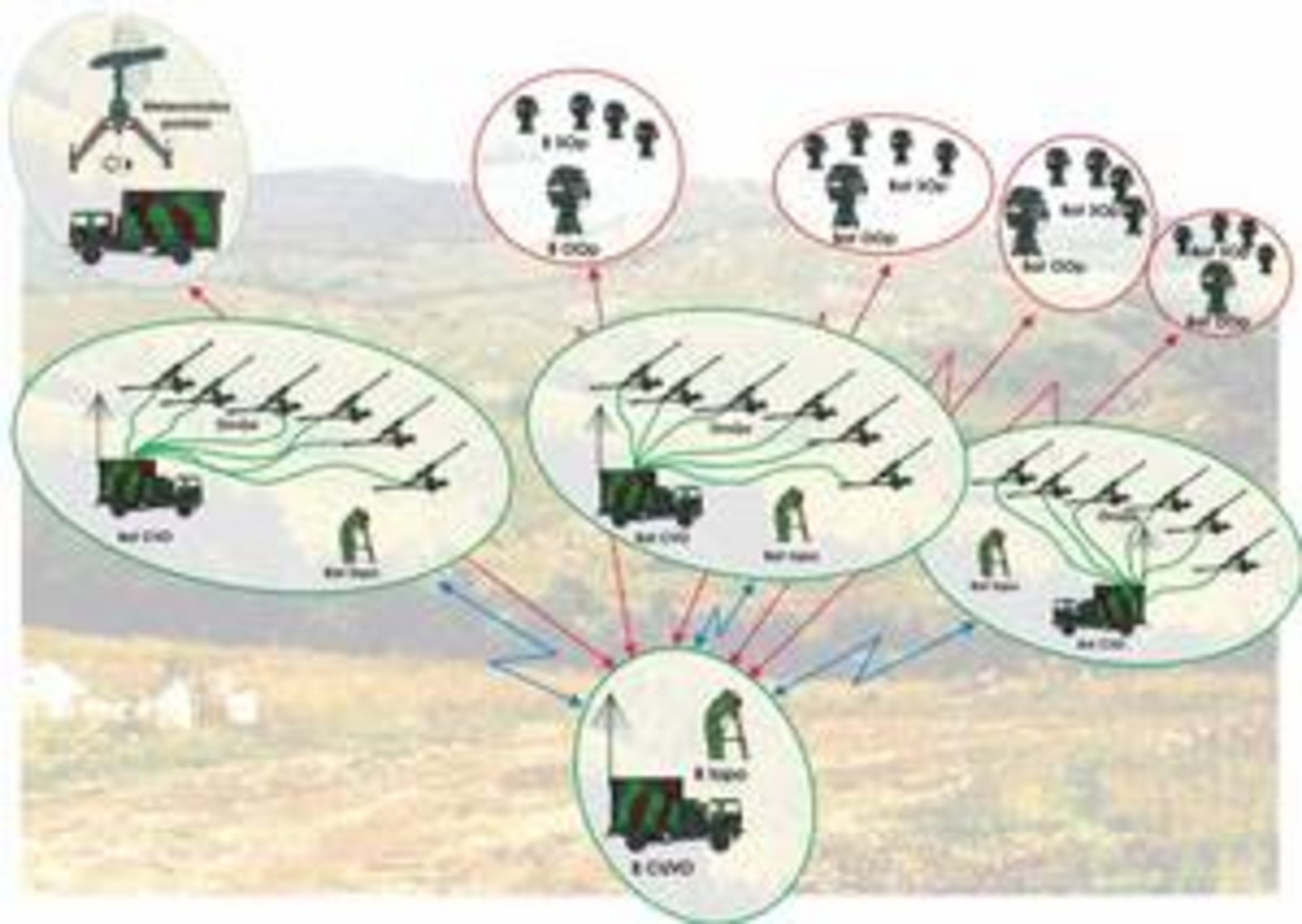

Sistem za upravljanje in vodenje ognja (SUVO)

Sistem je namenjen zagotavljanju C4i bataljonske in baterijske ravni upravljanja in vodenja artilerijske ognjene podpore.

Sistem je izveden v podsistemih bataljonske, baterijske, orožne, izvidniške, topografske in meteorološke ravni. Zagotavlja natančne podatke, kratek odzivni čas in vodenje podenot v vseh okoliščinah bojevanja. Zagotavlja digitalno komunikacijo in avtomatizacijo procesa.

Elbit Izrael

Osnovni podatki
Komponente:
RačunalnikTC 2000
Opazovalni modulArtes 1000
Meteorološka postajaInter Met CV-700
KomunikacijaTH 105
Merilec hitrosti

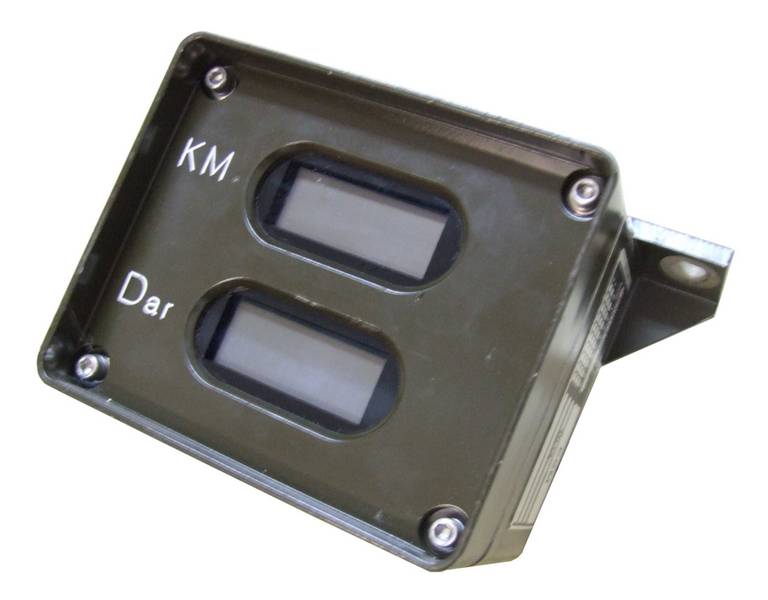

Prikazovalec strelnih elementov

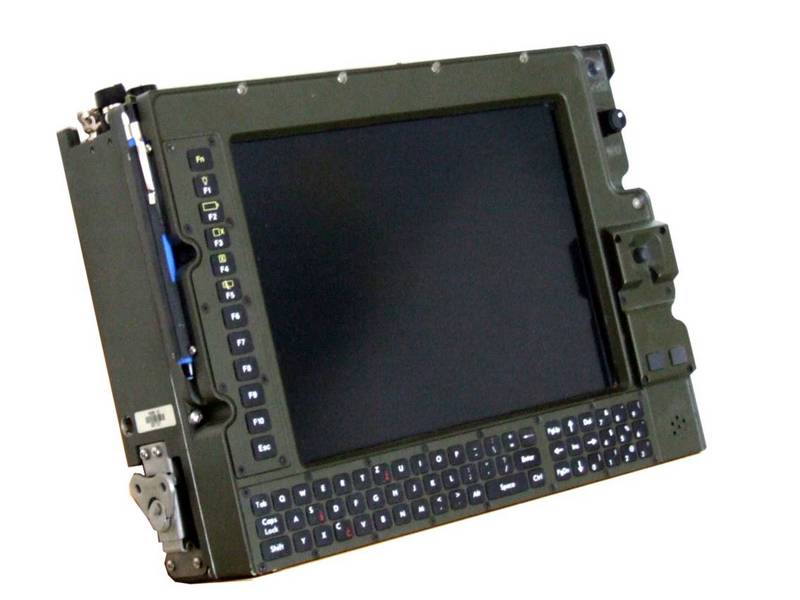

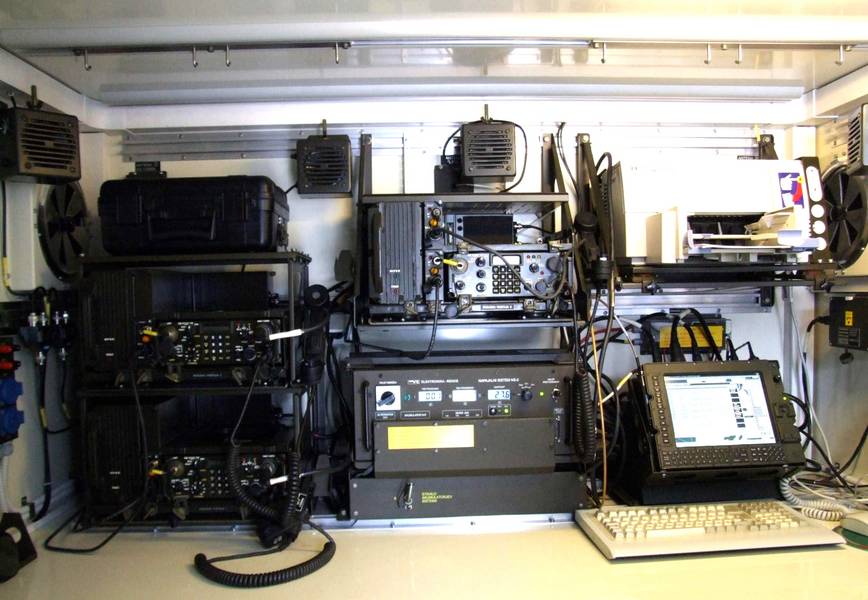

Sistem za upravljanje in vodenje ognja – TC 2000

Taktični računalnik TC 2000 je vojaška izvedba prenosljivega računalnika. Ima programsko opremo za upravljanje in vodenje artilerijske ognjene podpore, združuje pridobljene podatke od topografov, meteorologov in artilerijskih izvidnikov, jih obdeluje in posreduje na orožja v obliki strelnih elementov (kotomer/daljinar).

Računalnik lahko razdelimo na dve pomembni enoti. Na enoto za prikaz in vnos podatkov (aktivni prikazovalnik, tipkovnica, miška, pero) in na enoto za priklop zunanjih naprav, napajanja in sredstev komuniciranja.

Elbit, Izrael

Osnovni podatki
SistemWindows

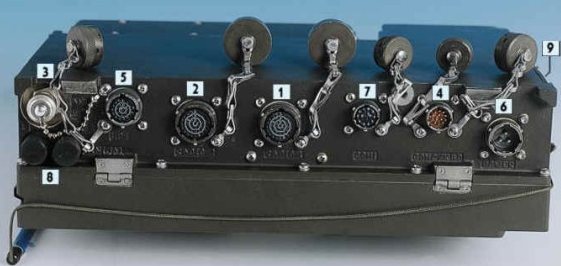

Konektorji
LINEGUNCONET
GPSAntena GPS
LPTTiskalnik
RADIO 2FIDNET
RADIO 1FISTNET
COM 1PSE
COM 2Tipkovnica, goniometer, MZH

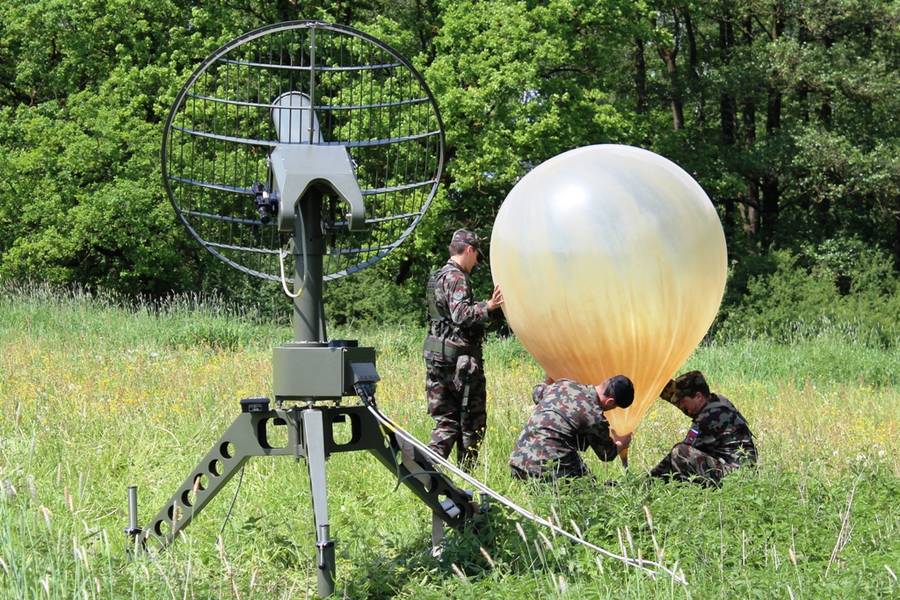

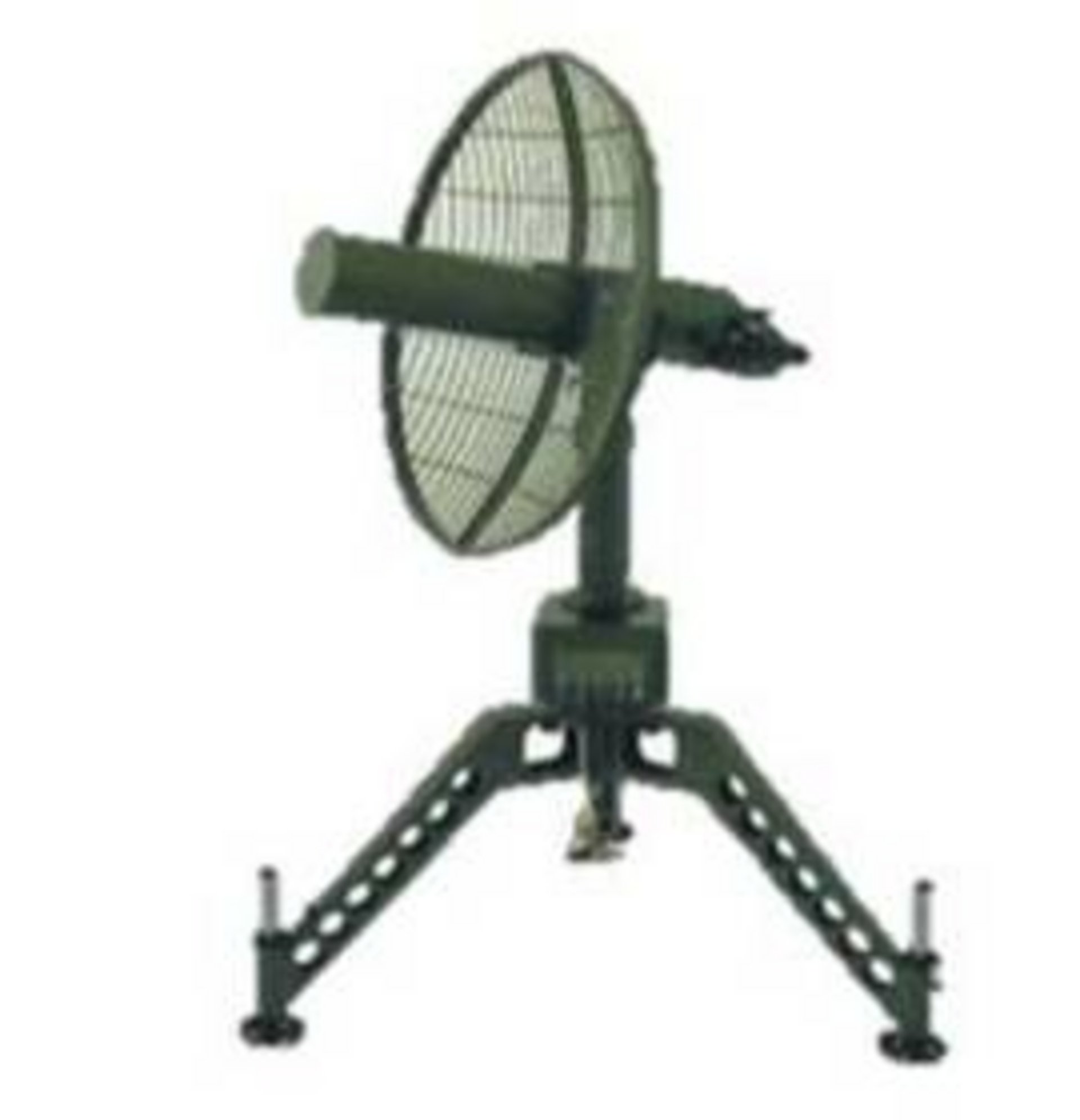

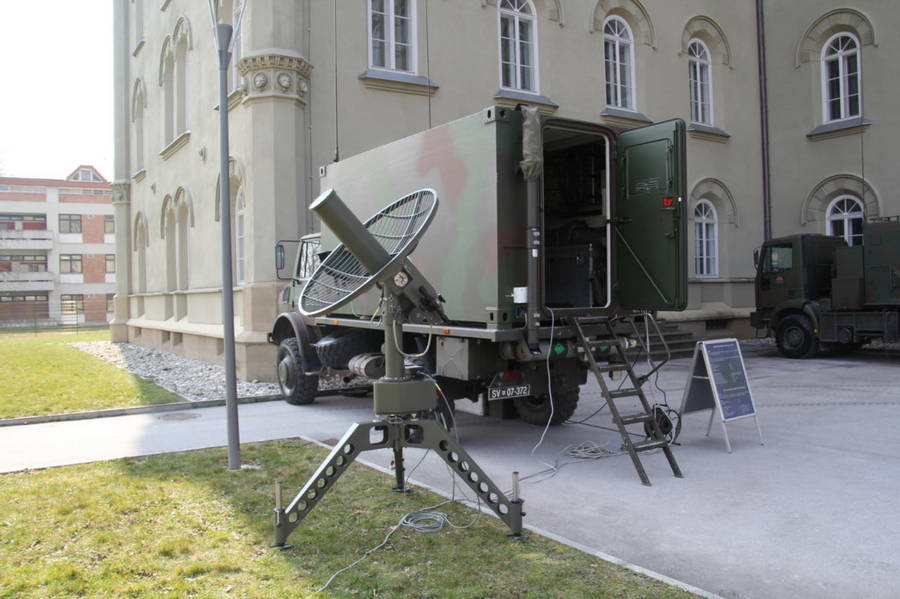

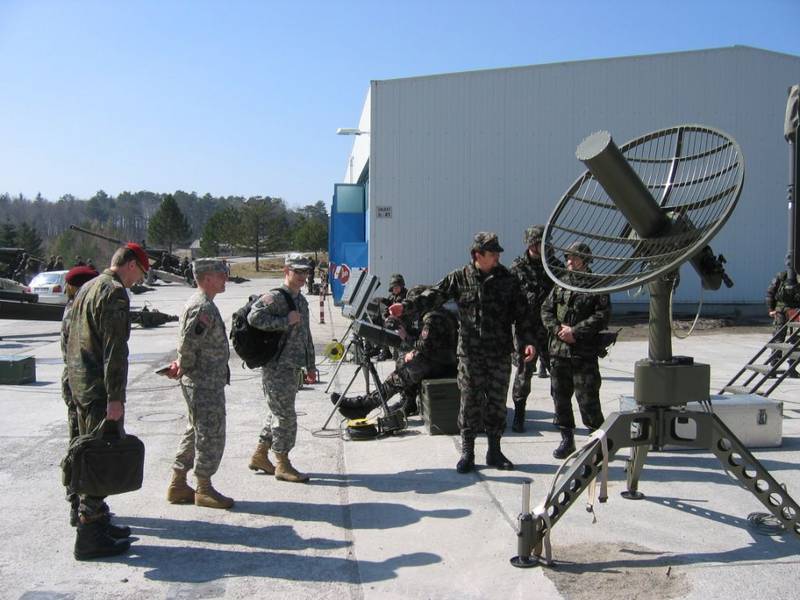

Meteorološka postaja – Inter Met CV-700

Meteorološka postaja CV-700 je namenjena je zbiranju podatkov o temperaturi, vlažnosti, pritisku ter smeri in hitrosti vetra.

Meteorološka postaja je avtomatska postaja, ki deluje z radijskimi sondami na frekvenci 1680 MHz. S pomočjo radijskih sond zbira podatke do višine 20.000 metrov. Sestavljena je iz zemeljske postaje ter radijskih sond, ki se namestijo na balon. Za prevoz meteorološke postaje se uporablja vozilo Mercedes Unimog 2150.

Inter Met, ZDA

Osnovni podatki
Sonda:
delovanje3 – 4 h
meritvepritisk,temperatura,vlažnost
Meteorološka postaja:
natančnost sledenja0,1o
delovanje-30o - +60o
vremenski vplivini vplivov
Meteorološka balon:
višina merjenja30.000 m

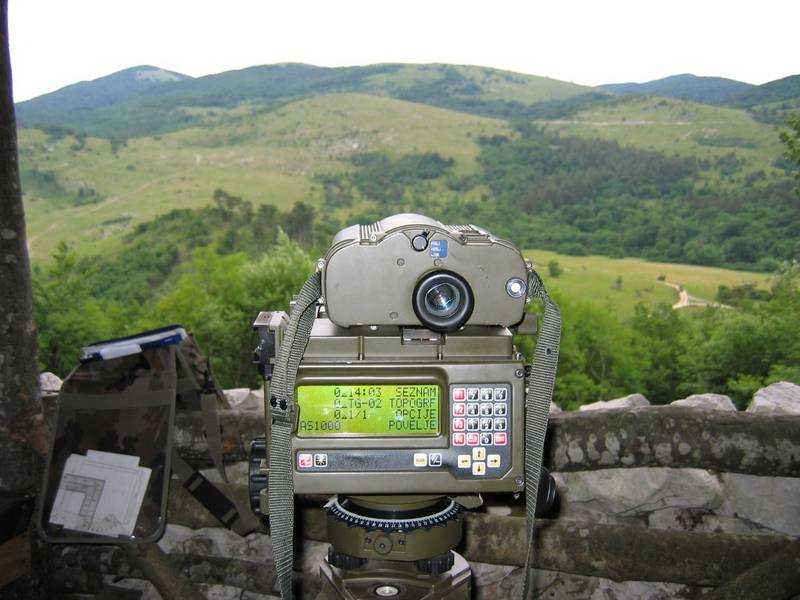

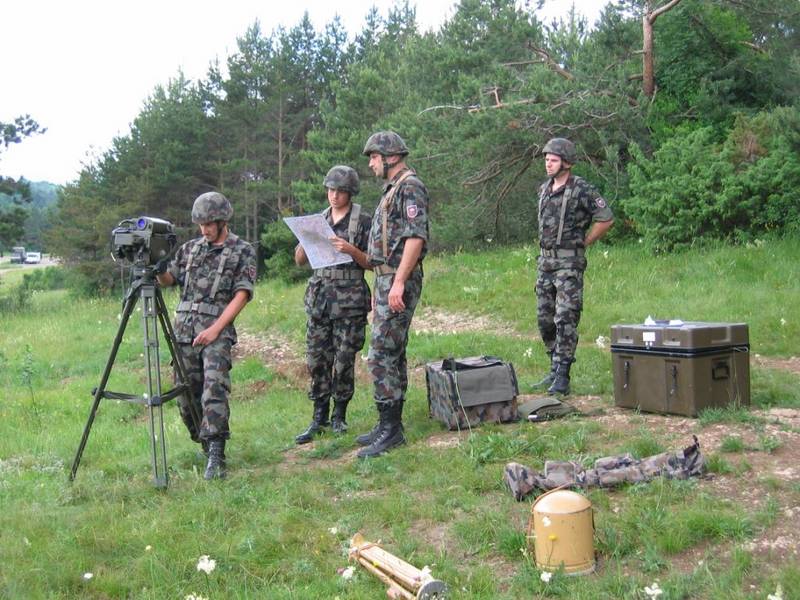

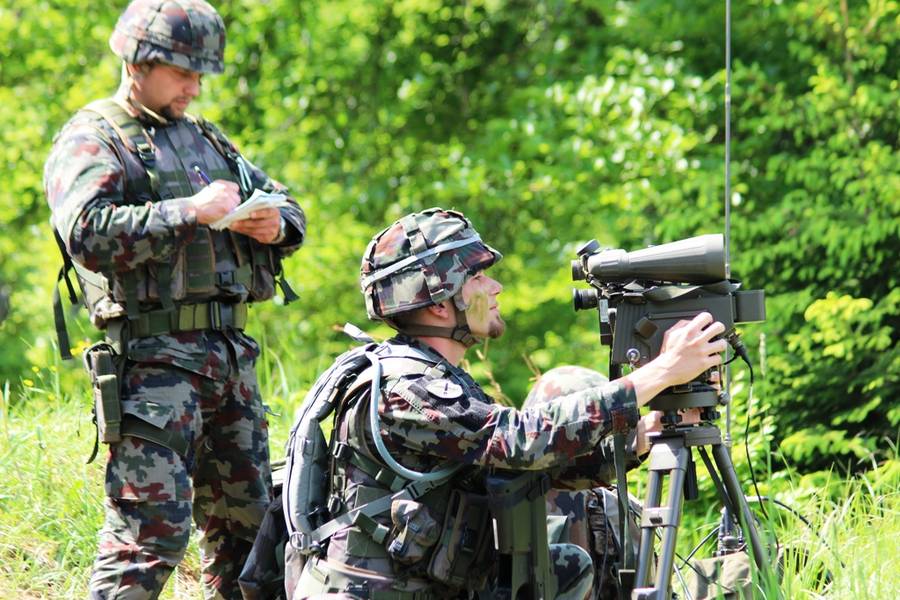

Sistem za upravljanje in vodenje ognja – Fotona ARTES 1000

ARTES1000 je elektrooptični instrument, ki ga uporabljajo artilerijske enote pri opazovanju bojišča, merjenju terenskih podatkov ter vodenju artilerijskega ognja.

ARTES instrument je izdelan v dveh izvedbah: ARTES1000A1 je namenjen artilerijskim izvidnikom ter ARTES1000A2 (vgrajen GPS), ki je namenjen topografom. Komplet instrumenta ARTES sestavlja: laserski daljinomer, goniometer, daljnogled ali termovizijska kamera.

Fotona, Slovenija

Osnovni podatki
Masa13 kg
Goniometer:
Azimut / vertikalni koti360o / +/- 27o
Natančnost1,0 mil
Kompas:
natančnost0,5o RMS
Laserski daljinomer:
razdalja merjenjado 10.000 m
natančnost+/- 5 m

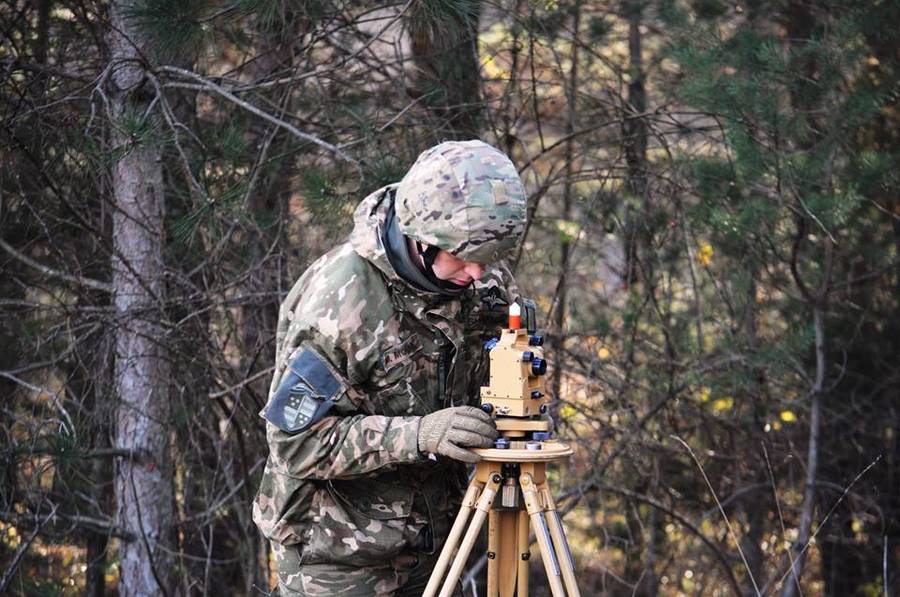

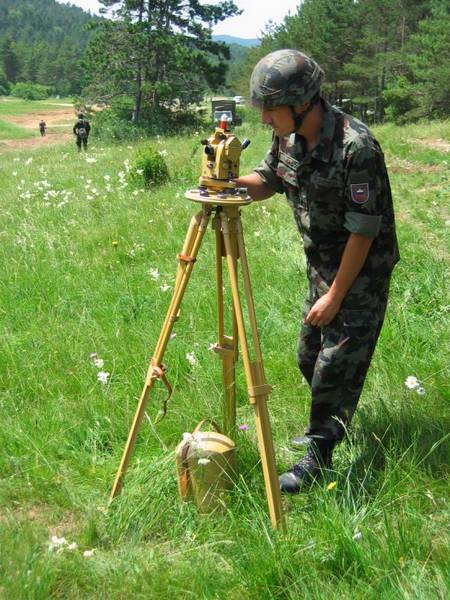

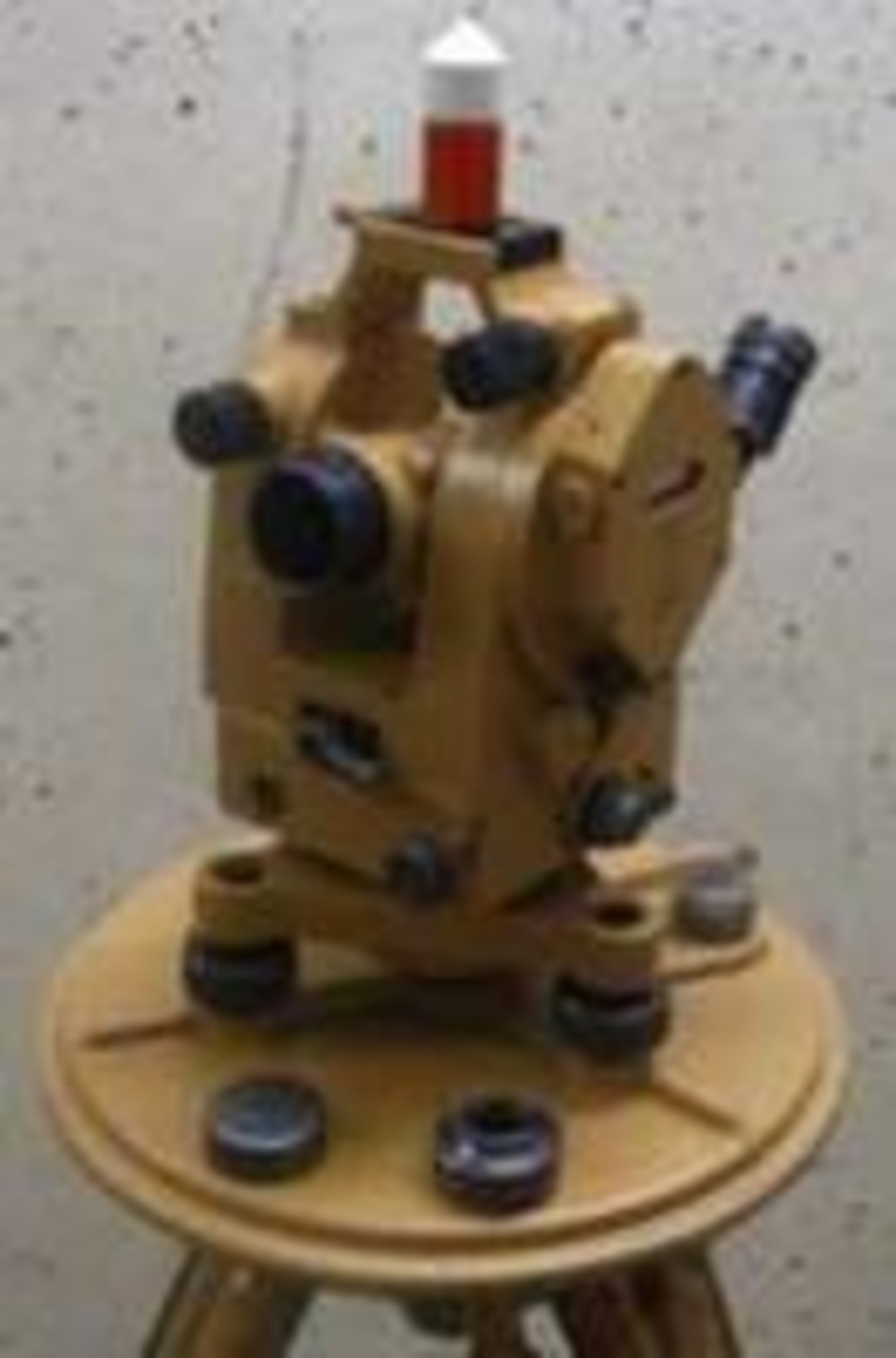

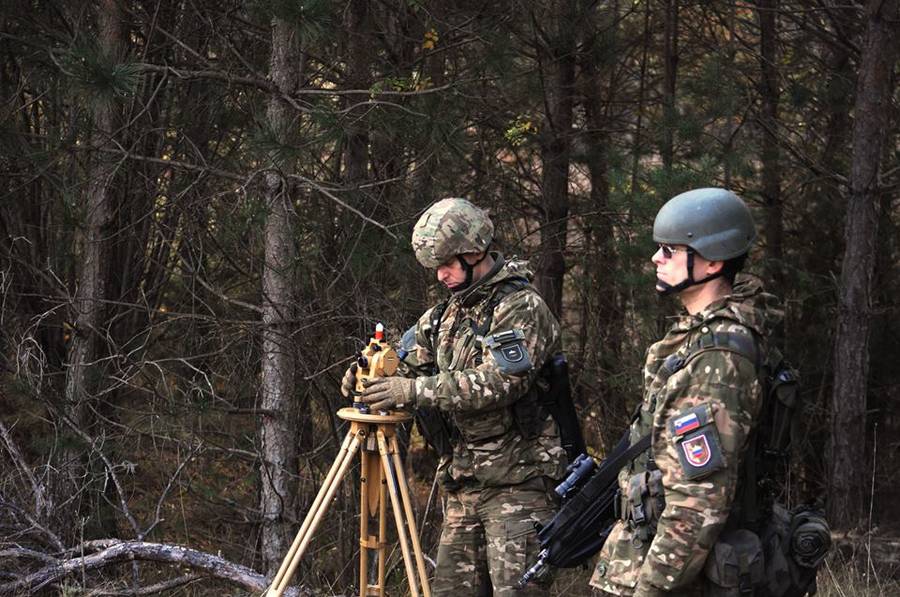

Teodolit busola – Ertel RKT

Teodolitska busola RKT - ERTEL je optični instrument, ki ga uporabljajo artilerijske topografske enote za merjenje terenskih podatkov.

Naloge, ki jih opravljamo z instrumentom so: merjenje horizontalnih in vertikalnih kotov, usmerjanje artilerijskih orožij v osnovno smer in oblikovanje paralelnega snopa.

Ertel, Nemčija

Osnovni podatki
Povečava8x
Vidno polje1-00
Azimut in horizontalni koti64-00 tis
Natančnost horiz. kotov00-01
Elevacija+10-60 do -03-90
Natančnost vertikalnih kotov00-01
Masa teodolita6,6 kg
Stativ - višina84 cm – 132 cm
Stativ - masa4,9 kg

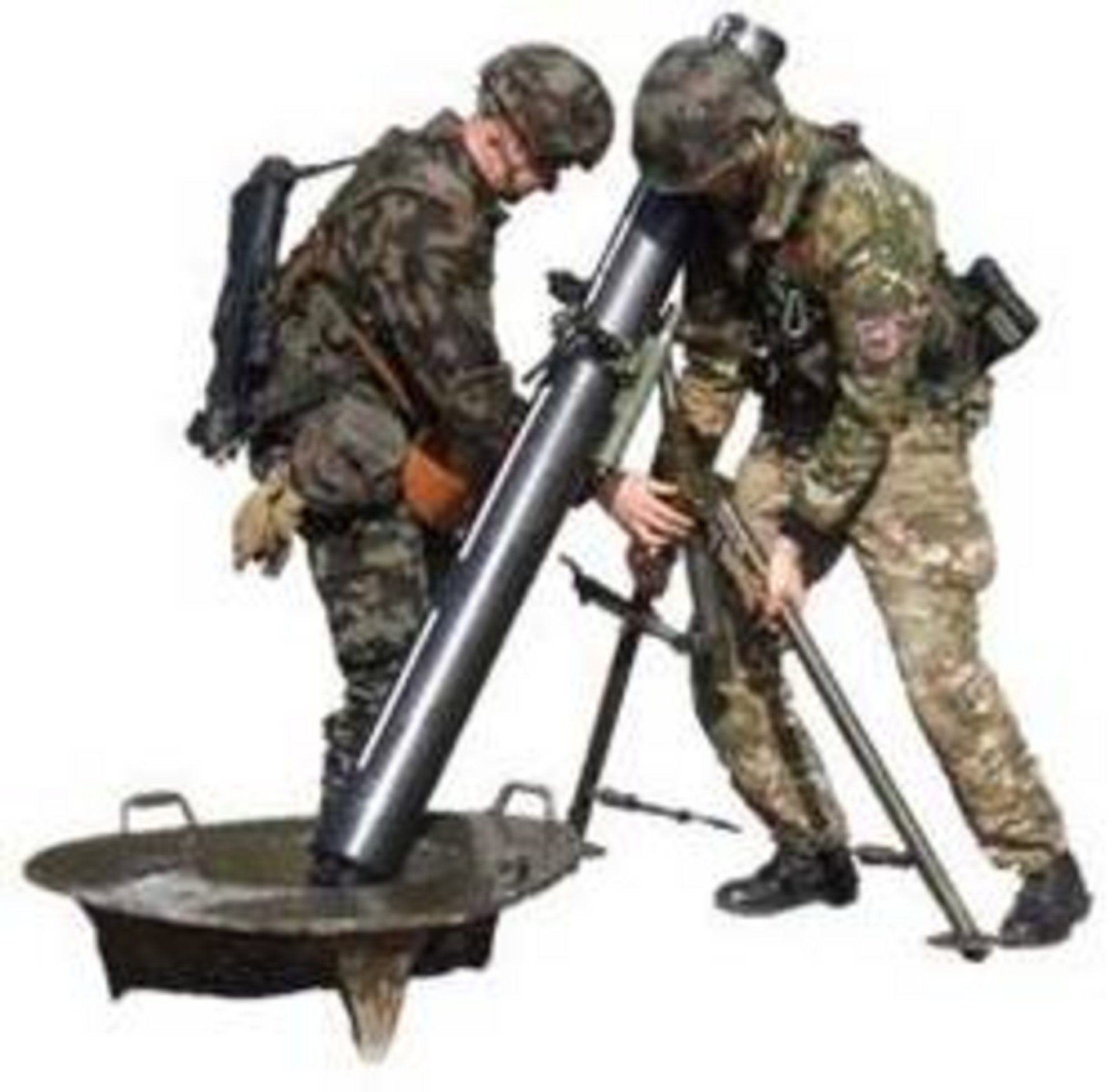

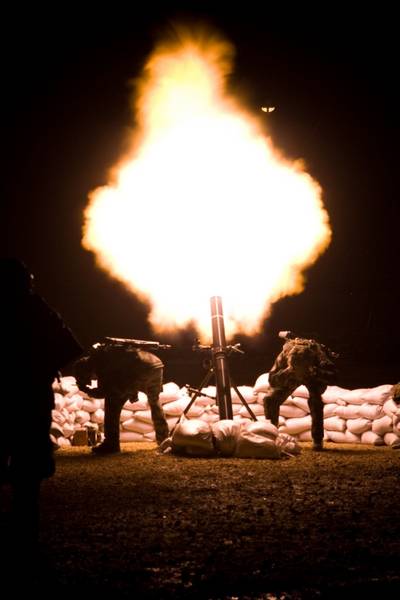

Minomet – Soltam MN-9

Minomet 120 mm MN 9 je z manevrom premika in ognja namenjen lastni / neposredni artilerijski ognjeni podpori manevrske enote (bataljon).

Minomet uporablja trenutno-udarno (možnost bližinskega vžigalnika), dimno, osvetljevalno in specialno strelivo.

SoltamSystem, Izrael

Osnovni podatki
Kaliber120 mm
StrelivoHE, dimno, svetilno
Učinkovit domet7.200 m
Hitrost streljanja6 min / minuto
Dolžina cevi1.760 mm
Delovanje po elevacijiod 7-10 do 15-10
Delovanje po smeri360o
Masa322 kg
Posadka6

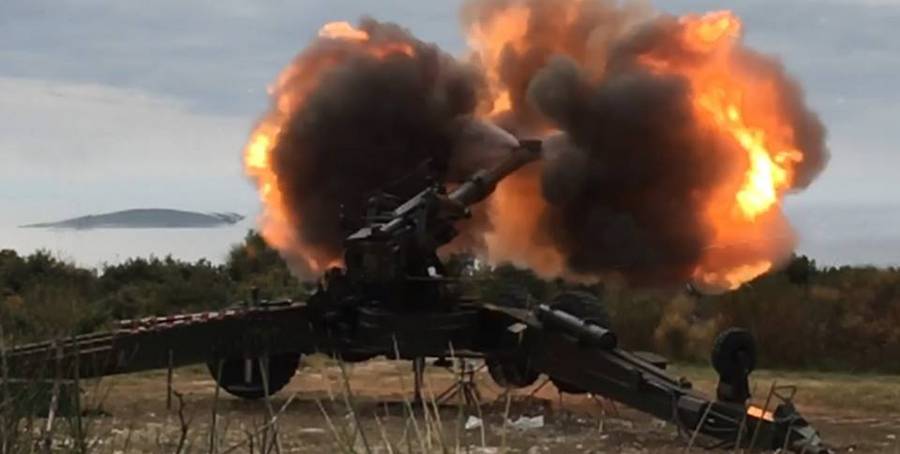

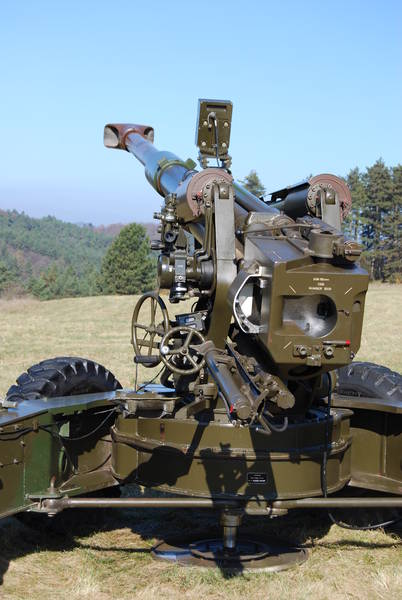

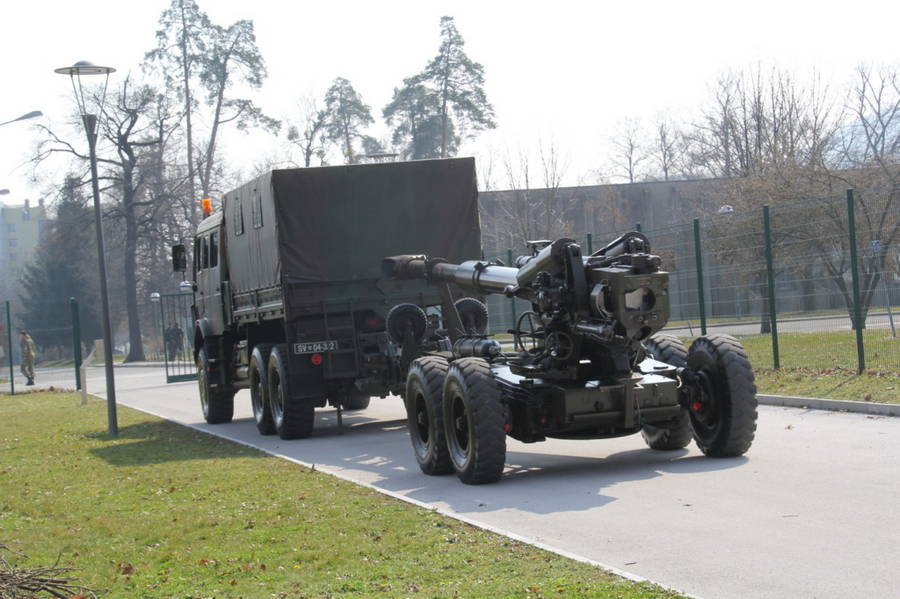

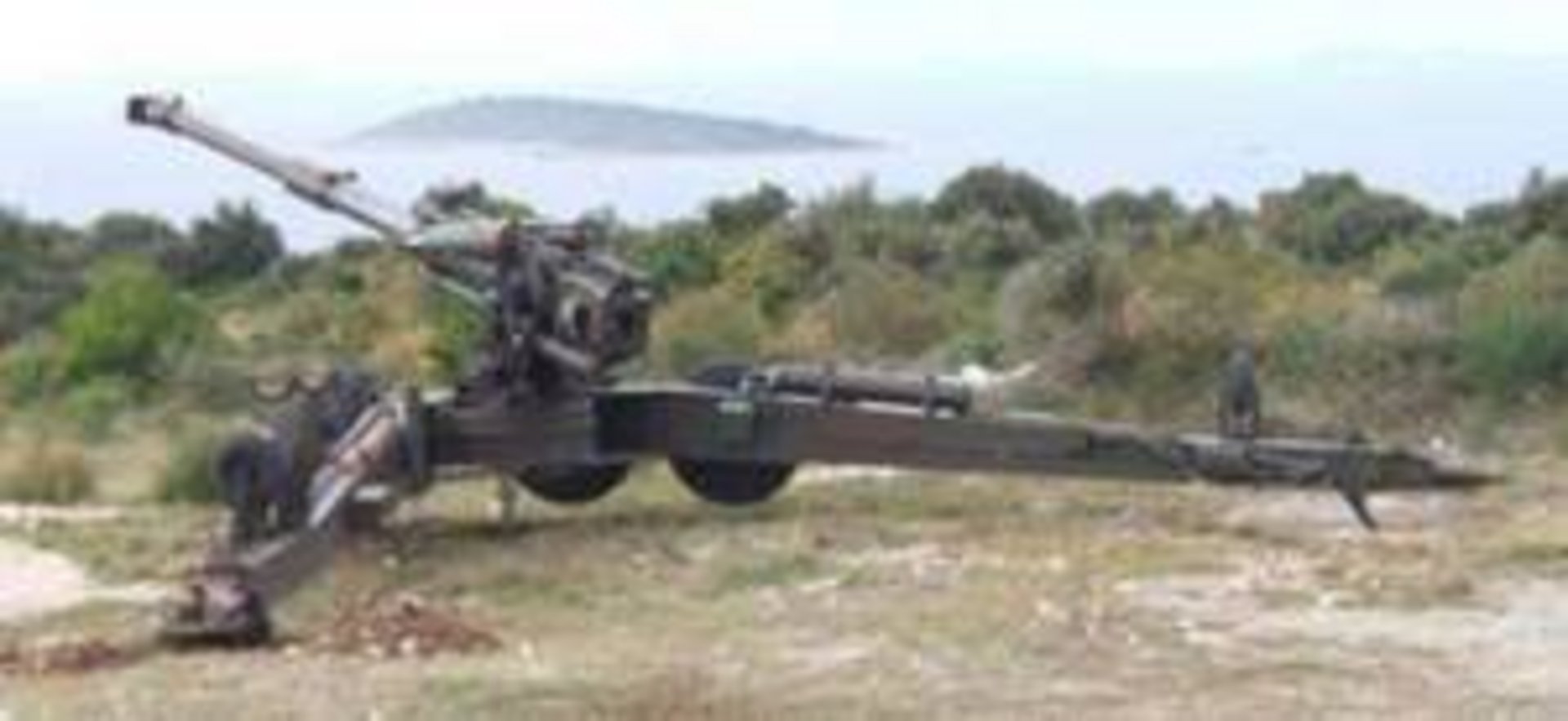

Top havbica - Soltam TN90

Top-Havbica, 155 / 45 kalibrov TN90 (M845), je vlečno orožje, ki je z manevrom ognja in premika namenjeno lastni artilerijski ognjeni podpori združene taktične enote in skupni artilerijski ognjeni podpori taktičnim enotam.

Top–havbica omogoča neposredno, polposredno in posredno streljanje na daljavah do 39 km, odvisno od polnitve in projektila. V paleti streliva so trenutno-fugasni, dimni, osvetljevalni projektili/granate in projektili posebnega namena. Za vleko top-havbice se uporablja tovorno vozilo Mercedes 2634 A.

Soltam System, Izrael

Osnovni podatki
Kaliber155 mm
StrelivoHE, dimno, svetilno
Domet39.000 m
Hitrost streljanja3 min / minuto
Dolžina cevi7.035 mm
Delovanje po elevacijiod -3o do +70o
Delovanje po smeri-/+ 42o
Masa8.900 kg
Posadka9

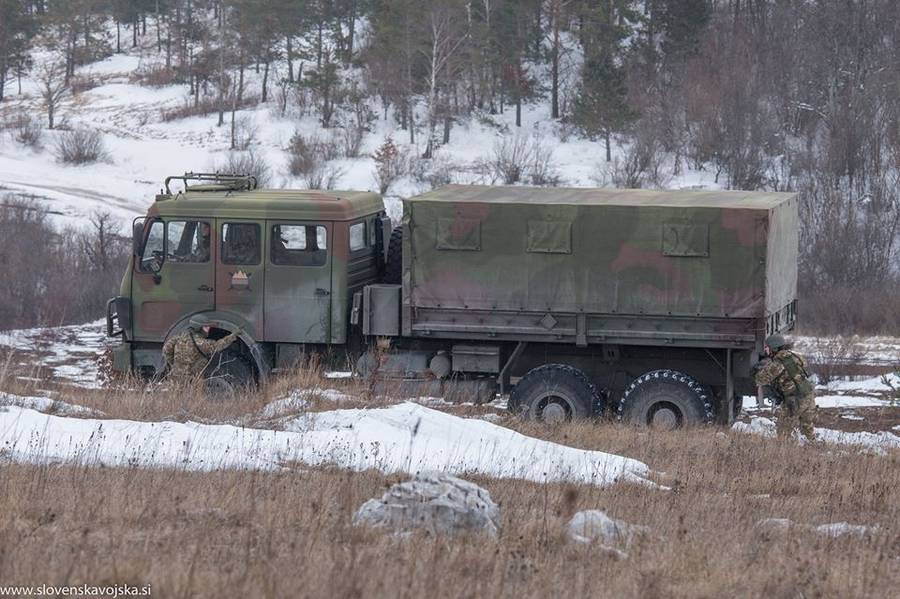

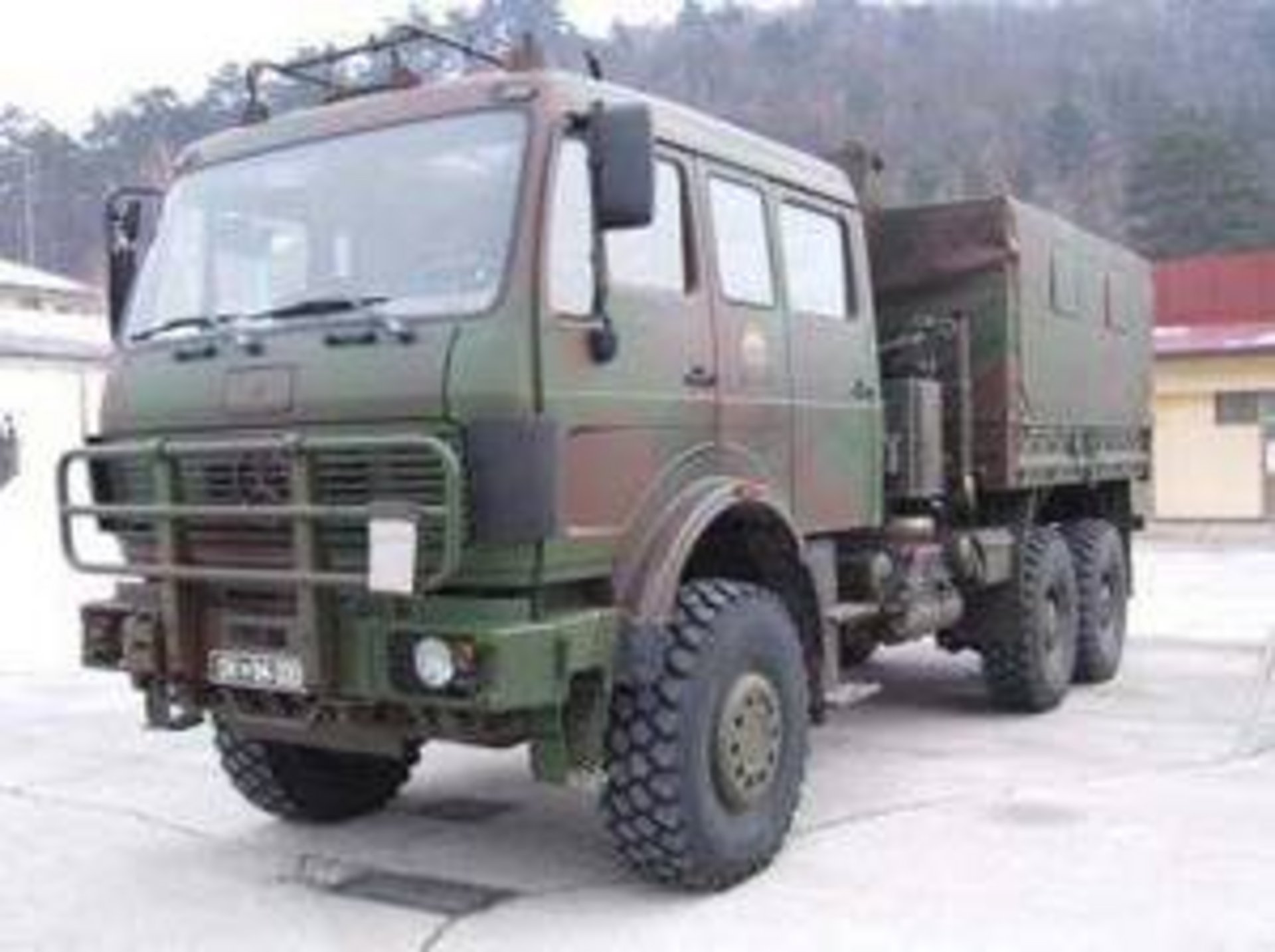

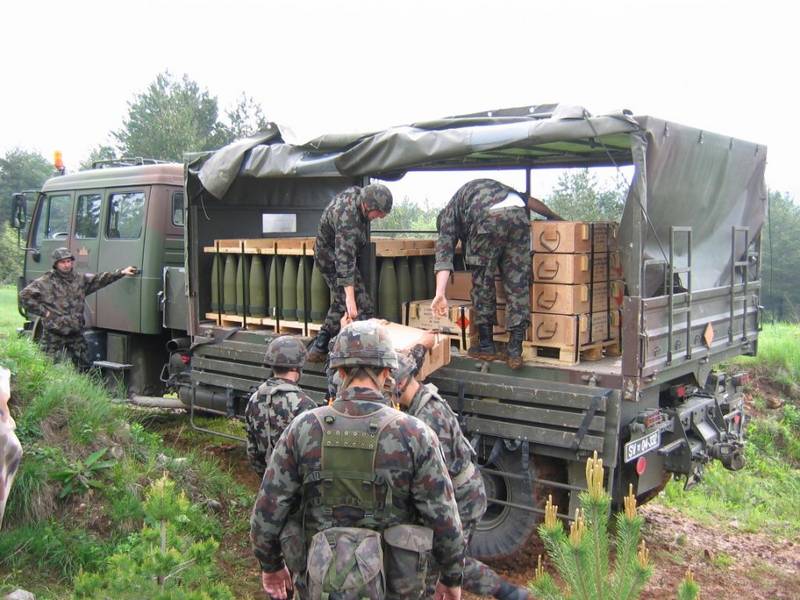

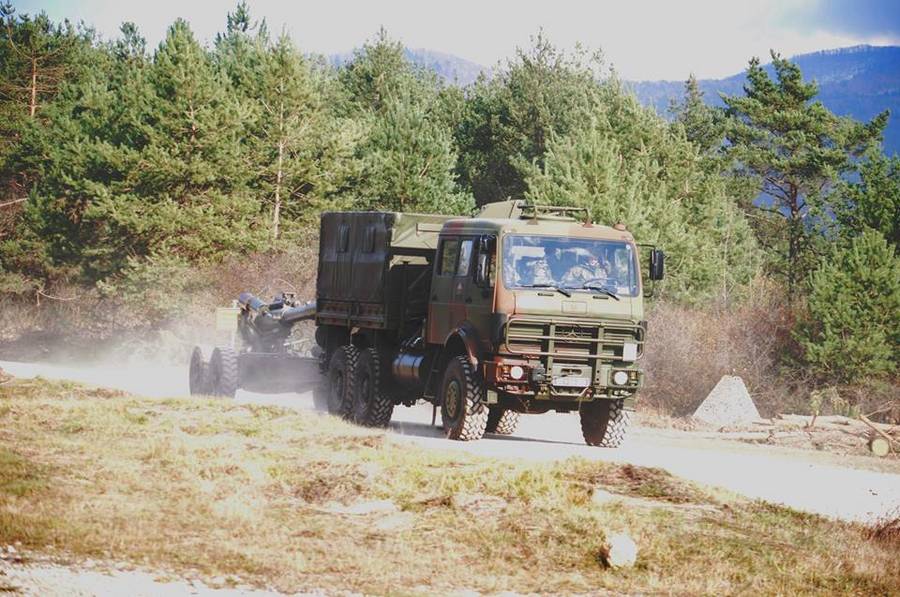

Tovorno vozilo – Mercedes Benz 2634 A

Tovorno vozilo Mercedes Benz 2634 A je namenjen vleki top–havbice TN90, prevozu posadke s pripadajočo opremo ter pripadajočim strelivom.

Vozilo je opremljeno z šestkolesnim pogonom ter vzdolžnimi in prečnimi blokadami kar mu omogoča visoko prehodnost. Del vozil je opremljen z dvigalom, kar omogoča hitrejše nakladanje in razkladanje streliva.

Mercedes Benz, Nemčija

Osnovni podatki
Posadka1 + 9
Dolžina9.020 mm
Širina2.500 mm
Višina3.560 mm
Motor250 kW
Največja masa
Nosilnost11.000 kg
Maksimalni vzpon
Akcijski radij

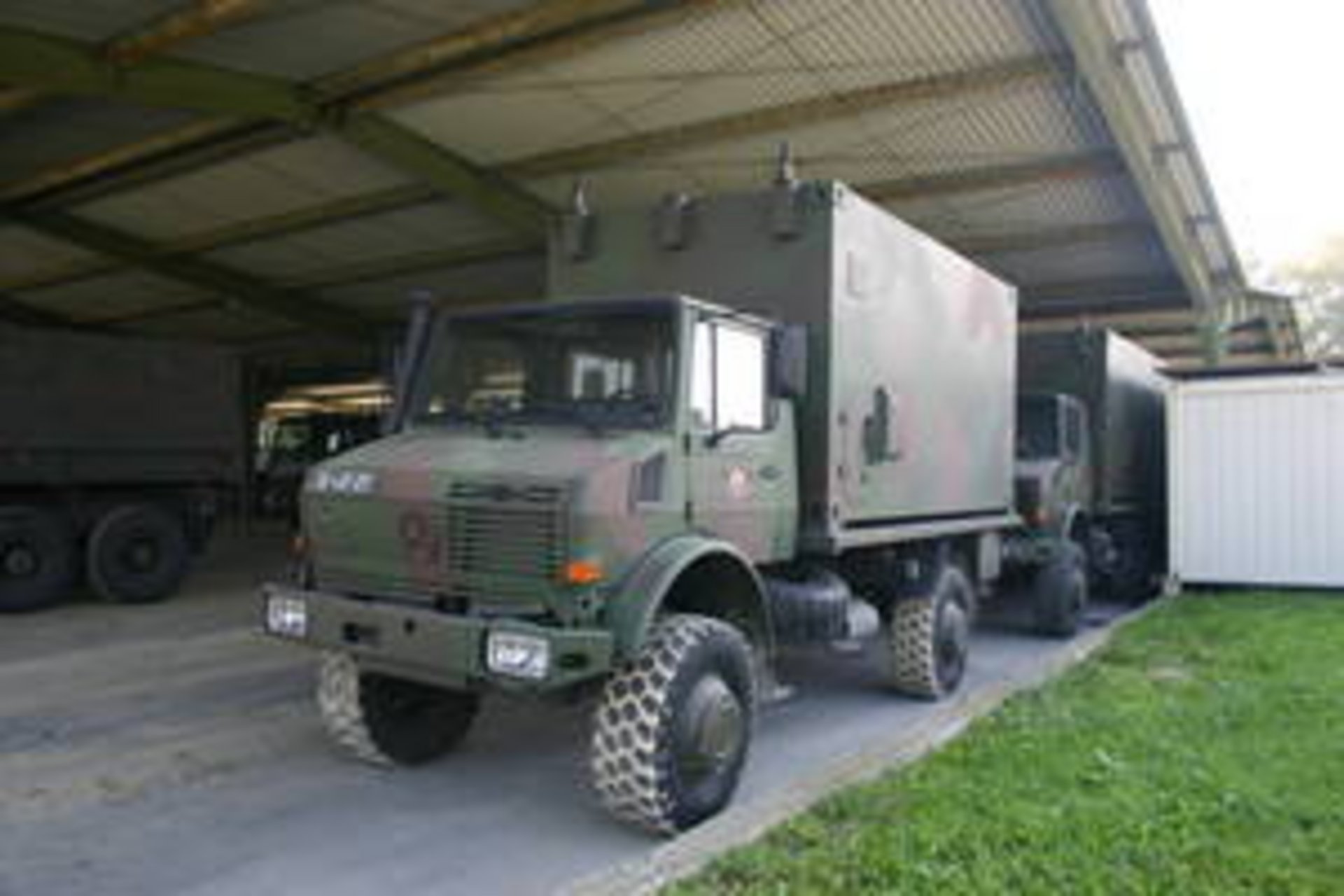

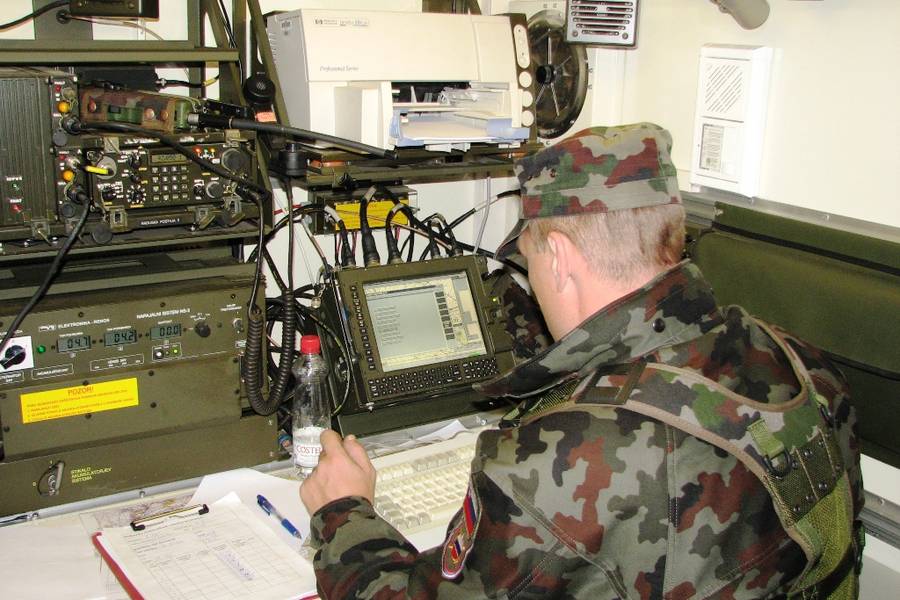

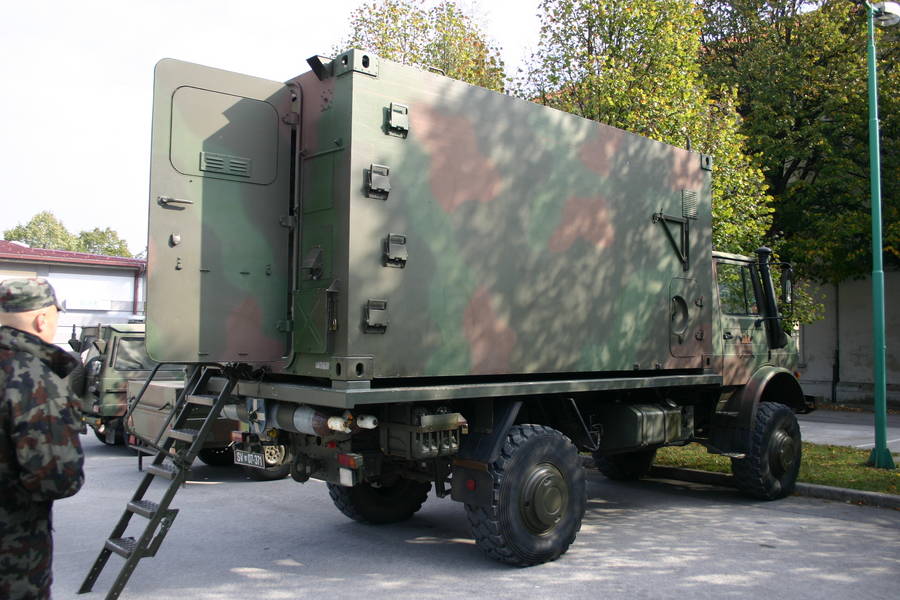

Specialno vozilo – Mercedes Benz Unimog 2150L/38

Tovorno vozilo je opremljeno z zabojnikom LSFU.MO4 v katerem so vgrajeni elementi meteorološke postaje.

Specialno vozilo je namenjeno delu meteorološkega oddelka.

Mercedes Benz, Nemčija

Osnovni podatki
Posadka1 + 1
Dolžina6.900 mm
Širina2.350 mm
Višina3.800 mm
Motor157 kW
Največja masa12.000 kg
Nosilnost5480 kg
Maksimalni vzpon
Akcijski radij500 km
